レベル出しでは、測定結果を確認した後の「どこを調整するか」という判断が、作業時間や仕上がり精度を大きく左右します。同じ設備でも、傾きの状態や構造によって調整方法は変わるため、経験が少ない場合は試行錯誤を繰り返すことになりがちです。

特に大型設備や精密機械では、単純に調整量を計算するだけでは思い通りに水平にならないケースも少なくありません。そのため、調整の順番や調整箇所の選定まで含めて検討する必要があります。

この記事では、レベル出しで経験が求められる理由と、その判断を自動化する全自動レベル調整システム「AdjustMan」の考え方について紹介します。

【技術・製品概要】
AdjustManは、無線・デジタル精密水準器「LevelMan」で複数箇所を同時測定し、その測定データをもとに複数台の電動精密アジャスターを自動制御する全自動レベル調整システムです。測定から調整までを一連の流れとして自動化し、レベル出し作業の標準化と効率化を支援します。東京都立産業技術研究センターとの共同研究成果として開発され、ミクロン単位の制御分解能に対応しています。

〈製品概要〉
・全自動レベル調整システム
・LevelManによる多点同時測定
・複数台の電動精密アジャスターを同時制御
・制御分解能：0.001mm/m
・耐荷重：50kN
・昇降荷重：40kN
・揚程：±10mm
・帳票自動生成機能


【特長・技術ポイント】
〈調整量だけではレベル出しは完了しない〉
理論上は、傾斜量とアジャスター間距離から必要な調整量を算出できます。例えば、0.1mm/mの傾斜でアジャスター間距離が2mであれば、0.2mmの調整量が目安になります。しかし、実際の設備では計算どおりに動くとは限りません。

設備の剛性や重心、ねじれ、浮き、測定位置などの条件によって、他のポイントにも影響が及ぶためです。調整量だけでなく、どこから調整するかという判断も重要になります。

〈設備ごとに調整の法則が異なる〉
設備ごとに構造や荷重のかかり方は異なります。同じ傾斜量でも、調整するアジャスターの位置や順番によって結果は変化します。

さらに、ワークテーブルが可動する設備では、可動域中央で水平を合わせても、両端では水平状態が変化することがあります。そのため、設備ごとの特徴を考慮した調整手順が求められます。

〈熟練者は調整順序を経験から判断している〉
レベル出しが速い熟練者は、単に調整量を計算しているわけではありません。

「このアジャスターを動かすと、どの測定ポイントがどのように変化するか」という設備ごとの特性を経験的に理解し、最適な調整順序を選択しています。この判断が、レベル出し作業の効率と品質を左右します。

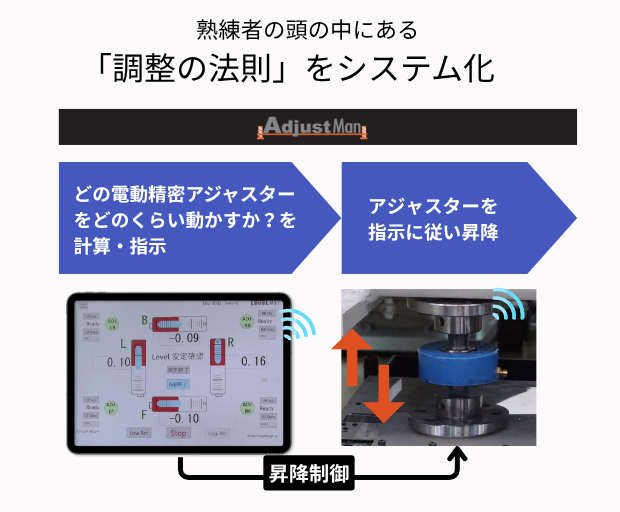

〈AdjustManが調整判断を自動化〉

AdjustManは、熟練者が経験的に行っている「どこを、どの順番で、どれだけ調整するか」という判断をシステム化することを目的に開発された全自動レベル調整システムです。

そのため、導入前には必ず弊社担当者がお客様先へ訪問し、実際の設置環境を確認します。現在のレベル出し方法や設備構造、確実なホールド手法などを確認し、設備ごとの調整特性や調整の法則を整理します。

その内容をもとに、LevelManによる多点同時測定データを活用し、水準器ごとの昇降量を算出して複数台の電動精密アジャスターを制御するシステムを構築します。設備ごとに異なる調整ノウハウを反映することで、経験に依存しやすいレベル出し作業の自動化と標準化を実現します。



【活用例】
〈大型設備のレベル調整〉
複数箇所を同時に測定しながら調整を進めることで、測定と調整を繰り返す工数の削減が期待できます。大型設備のレベル出しでは、多点データを活用した効率的な調整が可能です。


【判断軸・導入メリット】
〈導入時に整理したいポイント〉
・対象設備の用途
・設備の寸法・重量
・アジャスターの配置
・可動部の有無
・要求されるレベル精度
・設置環境
・既存設備への適用条件
・帳票作成など追加機能の要否

これらの条件を整理することで、設備に適した調整方法やシステム構成を検討しやすくなります。

【まとめ】
レベル出しでは、調整量を求める計算だけではなく、「どこを、どの順番で、どれだけ調整するか」という判断が重要になります。この判断は設備ごとに異なり、経験への依存が大きい工程でもあります。

AdjustManは、多点同時測定と電動精密アジャスターの自動制御を組み合わせることで、その調整判断をシステム化する全自動レベル調整システムです。設備ごとの条件や用途に応じた適用方法についても相談できます。
