パイプ曲げや製造、ものづくりにおいての基礎知識を初歩から学んでいこうという記事になります。

今回は【パイプのつかみ代】です。
※つかみ代（つかみしろ）

パイプって好きな形に曲げられるの？パイプの単位や寸法などについても知っておきたいです。

まずは
■パイプに関する寸法記号など

パイプ径/ 直径= φ / ファイ
板厚/ 肉厚 = t / ティー
曲げ半径= R / アール ※円の面積を求めるπr²の「R」と同じ意味
で表されます、数値はすべてミリ表記です。

ちなみに現場ではφのことをよく「パイ」と呼んでいますが正式には「ファイ」です


■つかみしろ / 送り寸法
パイプ曲げる際には金型がパイプを噛む（つかむ）長さが必要になります、それをつかみ代と呼びます。
【【パイプ曲げに必要な直線部分＝つかみしろ】】

先日金型の章でも記述しましたが曲げ型、締め型、圧力型( 押し型) があり
締める部分と押す部分の最低限の直線部分が必要になり。
その部分の長さのことを「つかみしろ(または送り寸法)」と呼びます

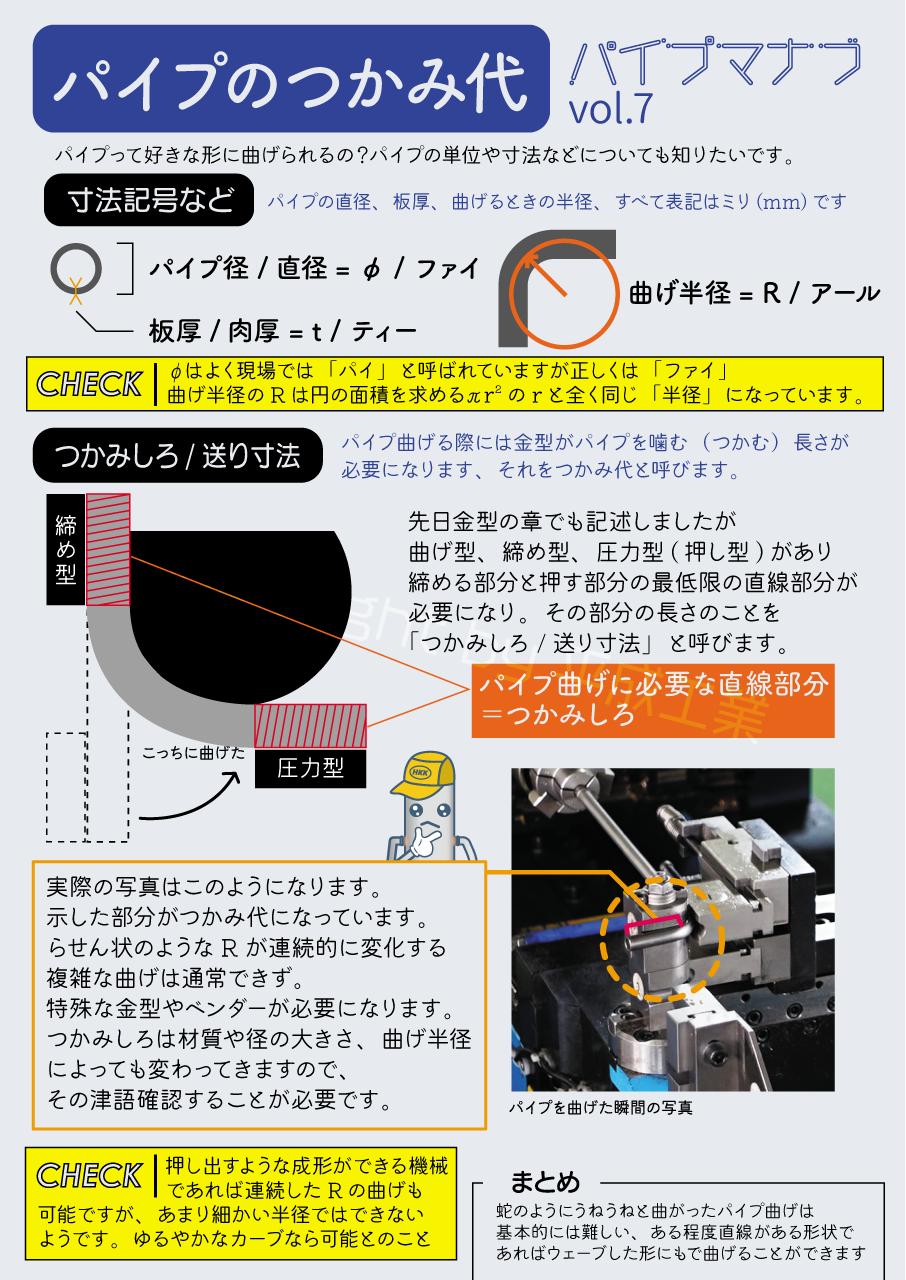

実際の写真はこのようになります。示した部分がつかみ代になっています。
※小さいですが画像を参照ください。
👉23.03.02詳細な画像付きの補足記事を追加しました、こちらもご参考ください。
https://www.nc-net.or.jp/company/98857/product/detail/192216


パイプベンダーにおいて、らせん状のようなR が連続的に変化する複雑な曲げは通常できず。
特殊な金型やベンダーが必要になります。
つかみしろは材質や径の大きさ、曲げ半径によっても変わってきますので、
その都度確認することが必要です。

🖊ワンポイント
押し出すような成形ができる機械であれば連続したR の曲げも可能ですが、あまり細かい半径ではできないようです。ゆるやかなカーブなら可能とのこと


まとめ
蛇のようにうねうねと曲がったパイプ曲げは基本的には難しい、
ある程度直線がある形状であればウェーブした形にもで曲げることができます。

以上パイプ曲げつかみしろについての説明でした。
ご参考ください！


平成工業では小ロットからパイプ曲げの相談を受けております、パイプ曲げでお困りのことがあればお気軽に問い合わせください！
