【コネクターカバーのポケット穴加工と内部切削加工事例】

コネクターカバーは、電子機器や産業機器の接続部を保護し、配線や端子まわりの安定した組み付けを支える重要部品です。見た目は比較的シンプルでも、実際には限られたスペースの中で配線逃げ、端子保護、取り付け強度、軽量化を同時に満たす必要があります。そのため、コネクターカバーの加工では、外形だけでなく内部形状のつくり込みが品質を左右します。

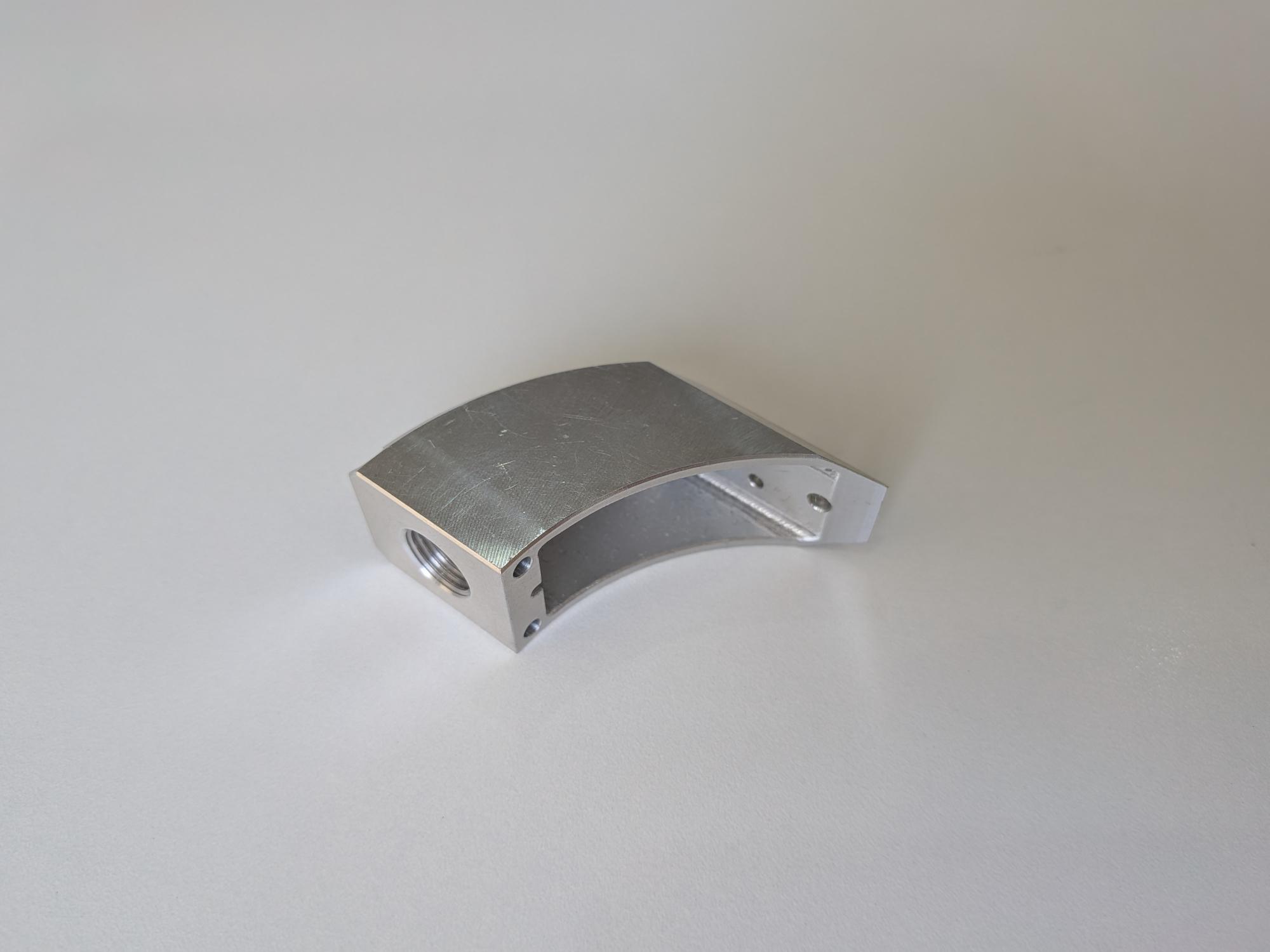

今回の加工事例は、コネクターカバーのポケット穴加工部品です。外周には曲面形状を持ち、内部には肉抜きや逃げを兼ねたポケット形状が設けられています。さらに、側面にはねじ穴や固定用の穴加工があり、組み付け機能と軽量性を両立させる構造が特長です。このような部品は、単なる箱形状の加工とは異なり、外観、寸法、内部切削加工の精度が一体で求められます。

【コネクターカバーにポケット穴加工が必要な理由】

コネクターカバーにポケット穴加工を施す目的は、内部スペースの最適化だけではありません。内部のクリアランスを確保しながら、不要な重量を減らし、部品全体の取り回しや取り付け性を高める役割があります。とくに電子部品や装置部品まわりでは、コネクター周辺に配線、固定金具、シール部材などが集中しやすく、内部形状の作り込みが機能性に直結します。

〈ポケット穴加工で得られる効果〉
・内部の干渉を避けるための空間確保
・軽量化による装置負荷の低減
・必要な剛性を残したままの肉抜き設計
・配線や端子まわりの取り回し性向上
・組み付け時の作業性改善

ポケット穴加工は、ただ深く削ればよいものではありません。底面の平面度、壁面の直角度、角部の処理、取り付け穴との位置関係まで含めて管理する必要があります。少しのズレでも、相手部品との干渉や締結不良につながるため、内部切削加工の技術力がそのまま完成品の品質になります。

【内部切削加工が難しい理由】

コネクターカバーのような部品は、外側の見た目と内側の機能が密接に関係しています。今回のように外周に曲面を持ち、内部にポケットを設ける構造では、加工工程の組み立て方がとても重要です。外形を優先しすぎると内部寸法が崩れやすく、逆に内部加工を優先しすぎると外観や取り付け基準が安定しないことがあります。

内部切削加工が難しい理由としては、次のような点が挙げられます。

・工具が奥まで入るため、びびりや切削負荷の管理が必要
・ポケット底面と側壁の仕上がりを両立する必要がある
・曲面外形と内部空間の基準合わせが難しい
・ねじ穴や側面穴との位置関係を崩せない
・取り付け面の平面度や面粗度も求められる

とくにコネクターカバーでは、内部にわずかな段差や寸法ズレがあるだけで、コネクター本体や周辺部品が正しく収まらない場合があります。そのため、内部切削加工では、単純な除去加工ではなく、機能を成立させるための加工設計が欠かせません。

【加工事例のポイント】

今回のコネクターカバーのポケット穴加工部品は、外周R形状と内部ポケットを一体で加工する点が大きなポイントです。外側はなめらかな曲線を持ちながら、内側は必要なスペースを確保するために切削量の多いポケット構造になっています。さらに側面にはねじ加工があり、固定部としての役割も担っています。こうした複合要素をまとめて成立させるには、工程設計の精度が不可欠です。

〈この事例で重視される加工ポイント〉
・外周曲面の滑らかな仕上がり
・内部ポケットの寸法安定性
・肉厚バランスを崩さない切削条件
・ねじ穴位置と内部空間の干渉回避
・組み付け基準面の精度確保

見た目だけを整えた部品では、実際の組み付け現場で問題が起きることがあります。逆に、機能だけを優先すると外観や取り付け再現性に課題が残ることもあります。コネクターカバーの加工事例では、この両方を満たすことが重要です。内部切削加工を含む部品だからこそ、加工順序、工具選定、固定方法、仕上げ条件まで含めた総合力が求められます。

【高精度加工を支える体制】

有限会社エスアイティーは、精密機械部品加工、量産向け治具製作、自動機や省力機の製作と組立に対応しており、5軸加工機を中心とした高精度加工に強みがあります。複雑形状部品の切削加工や、多品種少量の案件に対応できる体制を持ち、単品から小ロットまで柔軟に対応できる点が特長です。

コネクターカバーのような内部切削加工部品では、加工機の性能だけでなく、測定と品質管理も重要です。工程ごとの検査に加え、最終工程での全数検査に対応できる体制があることで、寸法だけでなく外観や打痕の確認まで行いやすくなります。精密部品は、図面上の数値を満たすだけでなく、実際に組み付けたときに問題なく使えることが大切です。

また、試作段階では設計変更や微調整が発生しやすいため、1個から対応できる加工体制は大きなメリットになります。短納期対応が必要な案件でも、設備力と加工ノウハウがそろっていれば、品質を落とさずに納品しやすくなります。

【コネクターカバーのポケット穴加工が活きる場面】

このようなコネクターカバーのポケット穴加工部品は、電子機器、半導体関連装置、産業機械、自動化設備など、さまざまな分野で活用が見込めます。とくに、限られたスペースに機能を集約したい場面では、内部切削加工による形状最適化が効果を発揮します。

・電子機器の接続部保護カバー
・装置内配線まわりの干渉回避部品
・センサーやコネクター周辺の固定部材
・小型ユニット向けの軽量カバー部品
・曲面外形を持つ機構部品のハウジング用途

コネクターカバーは補助部品に見られがちですが、実際には組み立て性、保護性、信頼性に直結する機能部品です。だからこそ、ポケット穴加工や内部切削加工の精度を軽視できません。

【まとめ】

コネクターカバーのポケット穴加工部品は、外形加工と内部切削加工の両立が求められる代表的な精密部品です。外周の曲面、内部ポケット、ねじ穴、取り付け面をバランスよく加工し、組み付け機能まで成立させるには、設備だけでなく工程設計と検査体制が重要になります。

内部切削加工を含むコネクターカバーは、見た目以上に難度の高い加工分野です。限られたスペースの中で機能を成立させたい、軽量化と剛性を両立したい、組み付け精度を高めたいといった要望に対して、ポケット穴加工の品質が大きな差になります。コネクターカバー、ポケット穴加工、内部切削加工の対応先を検討する際は、複雑形状と高精度加工に実績のある加工会社へ相談することが重要です。

【お問い合わせ先】
有限会社エスアイティー
所在地：秋田県にかほ市象潟町字蒲谷地1-37
TEL：0184-74-3250
事業内容：精密機械部品加工、量産向け治具製作、自動機／省力機の製作・組立
