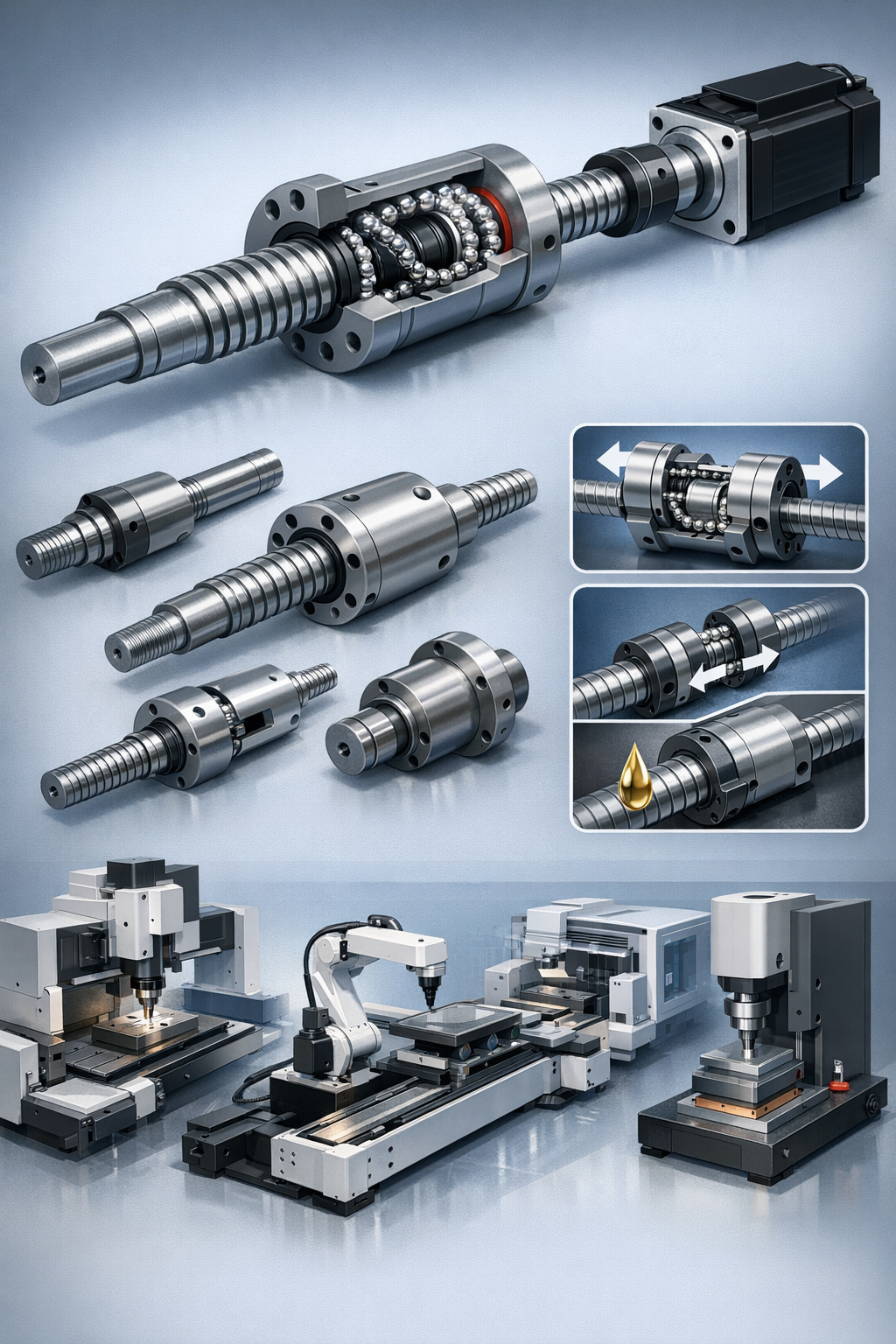

ボールねじはモーターの回転をまっすぐな動きに変えるための機械要素で、装置設計では様々なモータとの組み合わせで使われることが多い部品です。ねじ軸とナットの間に多数の鋼球が転がる構造になっており、摩擦が非常に小さく、高精度でスムーズな動作が得られます

①ボールねじの基本構造と仕組み
• ねじ軸（シャフト） — らせん状の溝が加工された軸
• ナット — 内側に溝があり、鋼球が転がるレールになる
• 鋼球（ボール） — ねじ軸とナットの間を転がり、摩擦を大幅に低減
• 循環機構 — ボールが無限に循環するための通路（エンドキャップ式・チューブ式など）
モーターがねじ軸を回すと、ナットが直線方向に移動します。摩擦が小さいため伝達効率は90％以上とされ、一般的なすべりねじ（30〜50％程度）に比べ軽い力で動かせるのが特徴です

②どんな場面で使われる？
ボールねじは「精密に位置を決めたい」「高速で動かしたい」装置で広く使われます。
• 工作機械（マシニングセンタ・旋盤）の送り軸
• FA装置・搬送装置の直線駆動
• 様々な装置での微細位置決め
• ロボット・医療機器・検査装置などの精密送り
• サーボプレス・成形機の力制御機構
装置設計の現場では、高精度・高剛性・高速応答が求められる軸に採用されることが多いです。

③設計初心者が知っておきたい使い方のポイント
1. リード（ねじの進み量）を選ぶ
• リードが大きい → 速く動くが、力は出にくい
　　　　　　　　　　　　　分解能（1パルスあたりの移動量）が粗くなる
• リードが小さい → ゆっくりだが、力が出る
用途に応じて速度と推力のバランスを取ります。
2. 予圧でガタ（バックラッシ）をなくす
高精度な位置決めには、ナットに予圧をかけてガタをゼロにします。
ダブルナット式やオーバーサイズボール式などの構造があります
3. 潤滑は重要
摩擦は小さいとはいえ、点接触で高い面圧がかかるため
潤滑が不足すると摩耗や焼き付きの原因になります。
グリスまたはオイルを適切に供給は重要です
4. 衝撃や振動には弱い
ボールが転がる構造のため、強い衝撃や振動には不向きです。
必要に応じてガイドなどの剛性確保が求められます

④ボールねじの種類分け
• 精密ボールねじ：研削加工で高精度。工作機械などに使用。
• 転造ボールねじ：コストが低く一般FA向け。
• 循環方式の違い：エンドキャップ式・インナーリターン式など。
• ナット形状：フランジ付き、円筒形など用途に合わせて選択

⑤まとめ
ボールねじは、まさに装置の「足回り」を支える心臓部です。
単にカタログから選ぶだけでなく、「どんな精度で、どれだけの期間動かしたいか」を逆算して、リードや予圧、支持方法を検討することが、設計者への第一歩となります。
