全自動フルオートで高速・高精度な細穴加工を実現。Sodick（ソディック）のK4HLは多様なオプション装備で長時間の連続運転も可能。

■ 概要

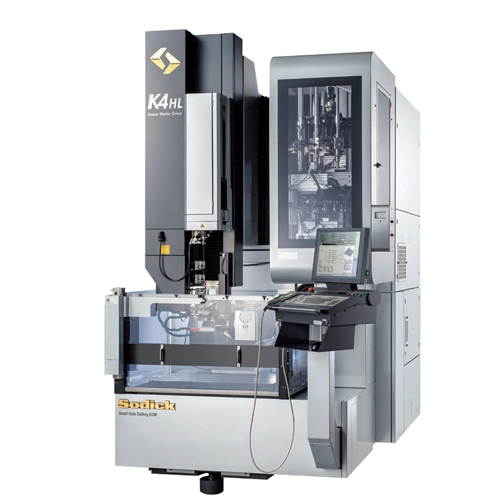

リニアモータ駆動 超高速細穴加工機「K4HL」は、Sodick（ソディック）が誇る最新の細穴加工技術を搭載したモデルです。全自動（フルオート）で高速・高精度な穴加工を実現し、長時間の連続運転が可能です。医療や航空宇宙分野をはじめ、精密部品加工において信頼性と効率を兼ね備えたソリューションを提供します。

■ 特長

全自動運転：AEF-C（自動電極交換装置）を含む多彩なオプションにより、数千穴の連続加工や異径の穴加工が可能。
高速・高精度加工：新開発の高速無電解回路と最適なサーボ制御により、鉄、超硬合金、銅、アルミ、真鍮、チタン合金、ニッケル合金などの難削材に対しても高速かつ高品位な穴加工を実現。
貫通検知機能：中空形状の加工物の貫通を自動で検知し加工を停止することで、加工時間の短縮を実現。
多彩なオプション：ロータリテーブル（AB軸）、ATC（自動電極交換装置）、LGC（自動下ガイド交換装置）、机上測定用タッチプローブなど、多様なオプション装置を用意。
自動プログラミング：対話型の入力方式による簡単な操作でプログラム作成を支援する「LNアシスト」を搭載。
■ 仕様

テーブル寸法：750 × 650 mm
加工タンク寸法：1015 × 770 × 570 mm
ストローク：
X軸：400 mm
Y軸：300 mm
Z軸：500 mm
W軸：400 mm
最大加工物質量：500 kg
最大加工物寸法：740 × 640 × 500 mm
電極装着可能径：φ0.25 ～ φ3.0 mm
電極回転速度：10 ～ 1000 min⁻¹
電極振れ防止機能：中間ガイド（4ヶ所）
ガイド下面からテーブル上面までの距離：255 ～ 655 mm
床面からテーブル上面までの距離：640 mm
機械寸法：1500 × 2300 × 3000 mm
機械据付寸法：1660 × 2895 mm
機械本体質量：3200 kg
エア圧力：0.55 MPa
加工方式：噴流
総電気容量：3相 50/60 Hz 6.5 kVA
ソディックの超高速細穴加工機「K4HL」は、高精度な細穴加工と長時間連続運転を可能にし、幅広い産業分野での高い要求に応えます。多彩なオプション装備により、柔軟な加工対応が可能です。

■ 詳細はSodick（ソディック） 「オリジナルダイジェストカタログ」をダウンロードしていただくか、お気軽にお問い合わせください。
