【切削で不可能な加工を実現する電極作成と放電加工】

金属部品や金型の製作では、一般的な切削加工だけでは対応が難しい形状があります。工具が物理的に届かない深い部分、細く複雑な溝、鋭角的なコーナー、微細な形状などは、切削工具の径や長さ、工具のたわみといった制約を受けやすいためです。

こうした切削で不可能な加工や、切削加工だけでは効率的な製作が難しい形状に対応する方法として、放電加工が活用されています。そして、放電加工の精度や加工品質を左右する重要な要素が電極作成です。

電極の形状を適切に設計し、対象となるワーク形状に合わせて製作することで、切削加工では実現しにくい複雑な形状にも対応しやすくなります。金型部品や精密部品など、加工精度と形状精度が求められる製造現場において、電極作成と放電加工は重要な加工技術です。

【切削で不可能な加工とは】

切削加工は、エンドミルやドリルなどの工具を回転させ、材料を削り取って目的の形状をつくる加工方法です。幅広い材料や形状に対応できる一方で、工具そのものに大きさがあるため、加工できる形状には一定の制約があります。

〈工具が届かない深部の加工〉

深いポケット形状や狭い部分の加工では、工具を長く突出させる必要があります。しかし、工具の突出し量が大きくなると、加工中のたわみや振動が発生しやすくなります。結果として、寸法精度や加工面に影響する場合があります。

〈細部や複雑形状への対応〉

微細な溝や複雑な凹部などでは、工具径を小さくする必要があります。小径工具は細かな加工に適している反面、工具強度や加工条件への配慮が必要です。形状によっては、切削加工のみで対応するよりも、別の加工方法を組み合わせた方が効率的な場合があります。

〈鋭角部分や特殊な形状〉

回転する切削工具には基本的に工具径があるため、加工後の内側部分に工具半径の影響が残ることがあります。形状によっては、よりシャープなコーナーや特殊な凹凸形状が求められるため、放電加工による対応が有効になります。

【電極作成が放電加工の品質を左右する】

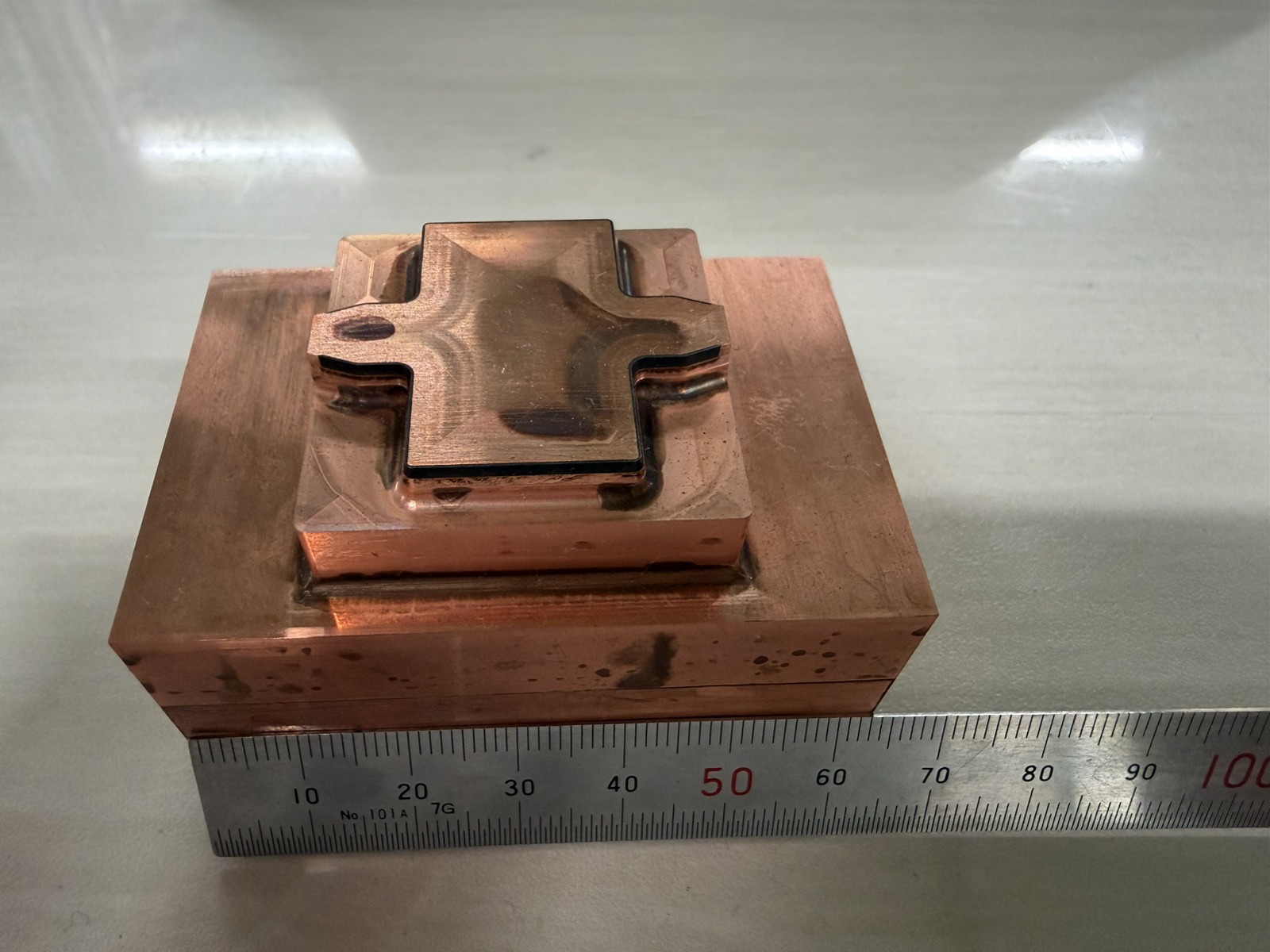

放電加工では、目的の形状に合わせて製作した電極を使用します。電極とワークの間で放電を発生させ、材料を除去しながら形状を形成していくため、電極の形状精度は加工結果に大きく関わります。

電極作成では、完成品の形状だけを見るのではなく、放電加工に必要な条件を考慮して設計することが重要です。加工する深さや形状、細部の寸法、仕上がりに求められる精度などを踏まえながら、適切な電極形状を検討します。

・複雑な凹部や細部形状への対応
・切削工具が届きにくい箇所への加工
・金型のキャビティや特殊形状の形成
・細かな形状を持つ精密部品の加工
・複数工程を考慮した加工方法の選定

電極作成の精度が安定していることで、放電加工工程でも狙った形状を再現しやすくなります。そのため、電極製作から放電加工までを一連の工程として考えることが、複雑な加工に対応するうえで重要です。

【放電加工による複雑形状への対応】

放電加工は、電気的な放電現象を利用して材料を加工する方法です。工具で直接材料を削る切削加工とは異なる仕組みを持つため、形状によっては切削加工では難しい加工にも対応できます。

特に金型製作では、製品形状の複雑化に伴い、加工する金型側にも高い形状精度が求められます。深い形状、細かな凹凸、複雑な輪郭などを加工する場合、切削加工と放電加工を適切に使い分けることで、効率と精度の両立を図ることができます。

すべての加工を放電加工で行うのではなく、切削加工に適した部分は切削加工で対応し、切削では難しい部分を放電加工で仕上げる考え方も有効です。それぞれの加工方法の特長を活かすことで、加工工程全体の最適化につながります。

【電極作成から加工方法まで一貫して検討】

切削で不可能な加工への対応では、単に放電加工機を使用するだけでは十分とはいえません。どの部分を切削加工で対応し、どの部分を放電加工にするのかを検討し、それに合わせて適切な電極を作成する必要があります。

加工対象の材質や形状、寸法、公差、必要な仕上がりなどによって、適した加工方法は異なります。電極作成の段階から加工工程を考慮することで、無駄な工程を抑えながら、要求される形状や精度に対応しやすくなります。

複雑な形状の金型や精密部品では、設計図面上では加工可能に見えても、実際には工具の干渉や加工スペースなどを考慮しなければならないケースがあります。そのため、製作段階で加工方法を検討することが、品質の安定や工程の効率化につながります。

【幅広いエリアに対応できる体制】

大研工業は宮城県大崎市を拠点に、東北、関東、東海から関西エリアまで幅広く対応しています。秋田県、宮城県、山形県、福島県、岩手県の東北一円に加え、東京都、神奈川県、千葉県、埼玉県、栃木県、茨城県の関東一円、さらに静岡県、愛知県、滋賀県、京都府、大阪府、兵庫県を含むエリアへの発送にも迅速に対応しています。その他地域についても相談可能なため、遠方の案件でも依頼しやすい体制です。

【切削と放電加工を組み合わせたものづくり】

切削で不可能な加工や、切削加工だけでは対応が難しい形状では、電極作成と放電加工が有効な選択肢となります。重要なのは、加工方法を一つに限定するのではなく、製品形状や要求精度に応じて適切な方法を組み合わせることです。

切削加工は、材料を効率よく除去できる加工方法として幅広く利用されています。一方、複雑な凹部や細部の形状など、切削工具の制約を受ける部分では、電極を活用した放電加工が力を発揮します。

加工対象の形状を正確に把握し、適切な電極作成を行ったうえで放電加工へつなげることで、複雑な加工要求にも対応しやすくなります。金型製作や精密部品加工において、切削加工では難しい形状への対応を検討する際は、電極作成と放電加工を含めた加工方法の検討が重要です。
