「曲がったホース形状でも成形できるのか」
「筒形状のゴム金型を依頼したいが、対応先が見つからない」
「図面上は成立しているが、金型から抜けるのか判断できない」

ホースや筒形状のゴム製品では、このような悩みが出てくることがあります。

単純な筒形状なら成形しやすいケースがあります。曲がり、長尺形状、肉厚差、アンダーカットが入ると、金型構造や脱型方法を見直したいところです。図面上では成立していても、実際に成形すると抜き方向に無理が出る、取り出し時に変形するといったケースがあります。

特殊形状になるほど、依頼先が見つかりにくくなることがあります。ホース・筒形状のゴム金型では、「形を作れるか」だけで判断しないことが大切です。無理なく取り出せるかまで見ておきたいところです。
この記事では、ホース・筒形状のゴム金型で成形可否が変わるポイントと、図面段階で確認しておきたい内容を紹介します。

【技術・製品概要】
ホースのゴム成形や筒形状のゴム成形では、曲がり方、長さ、肉厚、抜き方向が金型構造に影響します。シンプルな形状に見える製品でも、内径形状や端部形状によっては脱型が難しくなることがあります。

ゴムホース金型では、どの方向へ抜くか、どのように分割するか、コアをどう扱うかを整理したいところです。形状によっては、脱型時の負荷が製品変形や寸法差につながるケースもあります。
特殊形状の成形では、図面段階で成形可否を確認しておくことが大切です。抜き方向や分割構造を整理しておくと、後から大きな構造変更が必要になるリスクを減らしやすくなります。

【特長・技術ポイント】
〈曲がり形状は抜き方向を確認する〉
ホース形状では、曲がり方によって抜き方向が変わります。直線形状なら問題なくても、曲がりが強い場合は、金型から取り出す方向に無理が出ることがあります。
図面を見る際は、製品をどの方向へ抜くかを早めに整理しておきたいところです。抜き方向が決まると、分割構造や脱型方法も考えやすくなります。

〈筒形状は内径と端部形状を見る〉
筒形状では、外形だけでなく内径形状も重要になります。内側に段差や溝がある場合、コアの抜き方や製品の変形しやすさへ影響することがあります。
端部に厚み差やフランジ形状がある場合も、脱型時に負荷がかかりやすくなります。ゴム金型を考える際は、外側だけでなく内側の形状まで確認しておきたいところです。

〈肉厚差と変形を見落とさない〉
ホースや筒形状では、肉厚差によって収縮や変形が出ることがあります。曲がり部分や接続部では、厚みの違いが量産時の寸法安定へ影響するケースもあります。
試作では問題なくても、量産で寸法バラつきが出ることがあります。肉厚差が大きい箇所や変形しやすい部分は、図面段階で整理しておきたい部分です。

〈脱型方法まで含めて考える〉
ホース・筒形状では、成形できても取り出し時に問題が出ることがあります。無理に抜くと、製品が伸びる、ねじれる、変形するといった不具合につながります。
脱型方法は、量産性や金型構造にも関わります。分割構造、抜き方向、製品の柔らかさまで整理しておくことが大切です。

【活用例】

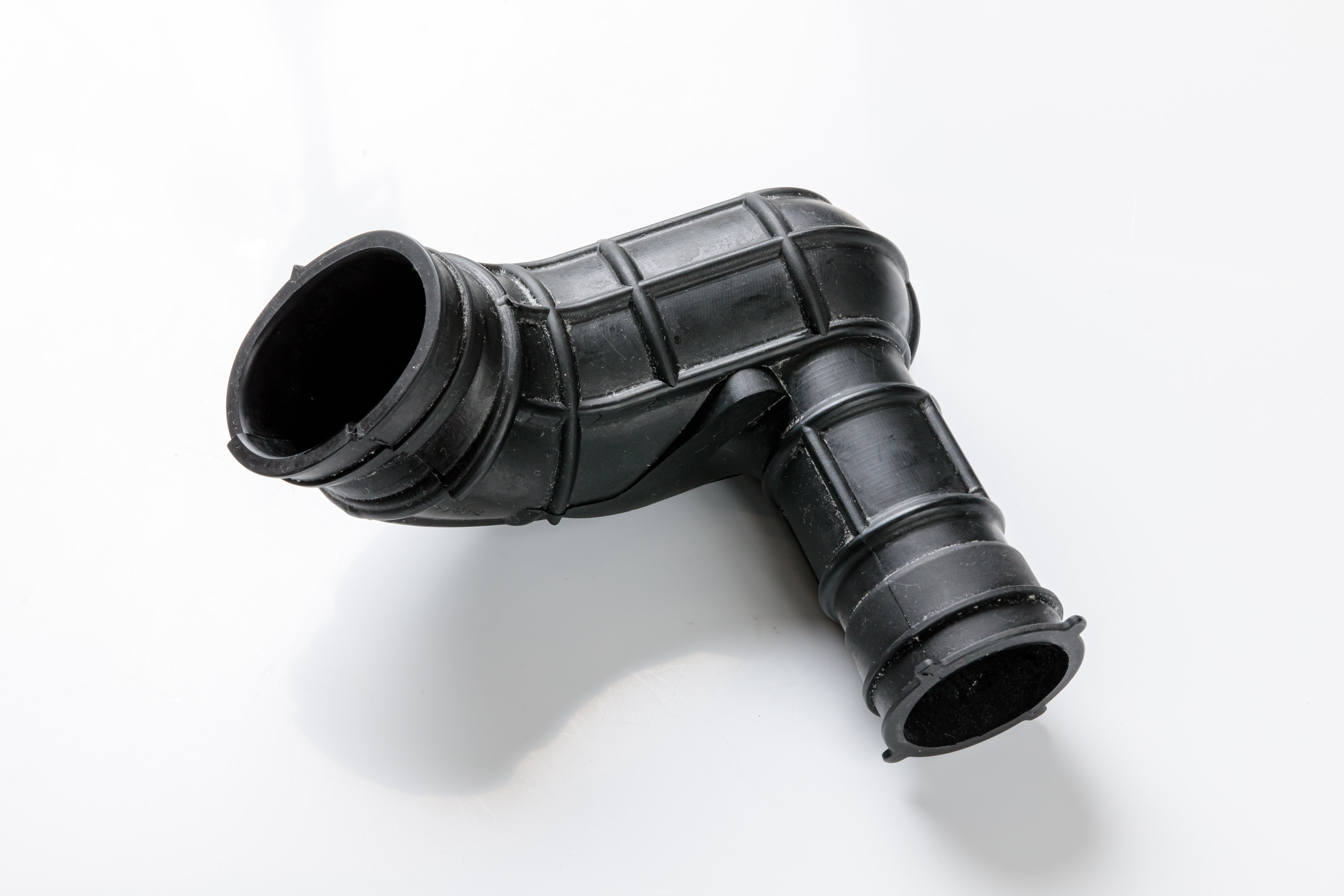

〈曲がりを含むホース形状の場合〉
曲がったホース形状では、角度や曲がり方向によって金型構造が変わることがあります。図面上では成立していても、脱型時に無理が出るケースがあります。
抜き方向や分割構造を整理しておくと、成形できる形状か、構造変更が必要かを判断しやすくなります。

〈長尺の筒形状を検討している場合〉
長尺の筒形状では、脱型時の変形や寸法差が課題になることがあります。製品が長くなるほど、取り出し時の負荷やたわみも見ておきたい部分です。
肉厚、内径、端部形状を整理しておくと、ゴムホース金型の構造も考えやすくなります。

〈特殊形状で依頼先を探している場合〉
ホース、筒形状、アンダーカットを含む製品では、依頼先が見つからず困ることがあります。加工そのものではなく、脱型方法が課題になっているケースも少なくありません。
特殊形状のゴム成形では、図面を見ながら抜き方向や取り出し方法を整理していくケースがあります。成形できるか判断しやすくなります。

【判断軸・導入メリット】
ホース・筒形状のゴム金型では、形状によって確認したい内容が変わります。次の内容を整理しておくと相談が進めやすくなります。

〈成形可否を確認したいケース〉
・曲がり形状を含む
・長尺形状である
・内径に段差や溝がある
・肉厚差が大きい
・脱型が難しそうである
・特殊形状で依頼先が見つからない
・量産時の寸法安定が不安

〈図面段階で確認したいこと〉
・抜き方向
・曲がり形状の有無
・内径形状
・端部形状
・肉厚差
・脱型方法
・分割構造
・寸法要求
・必要数量
・試作か量産か
・使用環境

こうした内容を整理しておくと、「この形状で成形できるか」「ゴムホース金型としてどの構造が合うか」を確認しやすくなります。

【よくある相談内容】
〈こんな相談があります〉
・曲がったホース形状でも成形できるか
・筒形状のゴム金型で抜き方向を確認したい
・内径形状がある製品でも脱型できるか
・特殊形状で依頼先が見つからない
・量産を前提に金型構造を検討したい
・このホース形状で成形できるか見てほしい
・図面段階で成形可否を相談したい

【まとめ】
ホース・筒形状のゴム金型では、曲がり形状、抜き方向、内径形状、脱型方法が成形可否に関わります。図面上では成立していても、取り出し時の変形や分割構造の問題が出ることがあります。
特殊形状の成形では、「形を作れるか」だけで判断しないことが大切です。抜き方向、肉厚差、分割構造まで整理しておくと、量産時のトラブルを減らしやすくなります。

「このホース形状で成形できるか分からない」「筒形状の抜き方向で迷っている」「特殊形状で依頼先が見つからない」と困っている場合は、図面を見ながら相談可能です。
