インサートナットなどのねじ部に目飛びがないか確認する場合、専用の確認用ボルトを使用することで、加工後の状態を確認しやすくなります。特にインサートの種類や呼び径、ピッチに合わせた確認方法が必要となるため、既製品で対応できるか、専用品として製作するかを検討することが重要です。確認対象の仕様が決まっていても、使用するボルトの形状や検査方法まで含めて考える必要があります。この記事では、インサート目飛確認用ボルトを製作・検討する際のポイントを整理します。

【技術・製品概要】

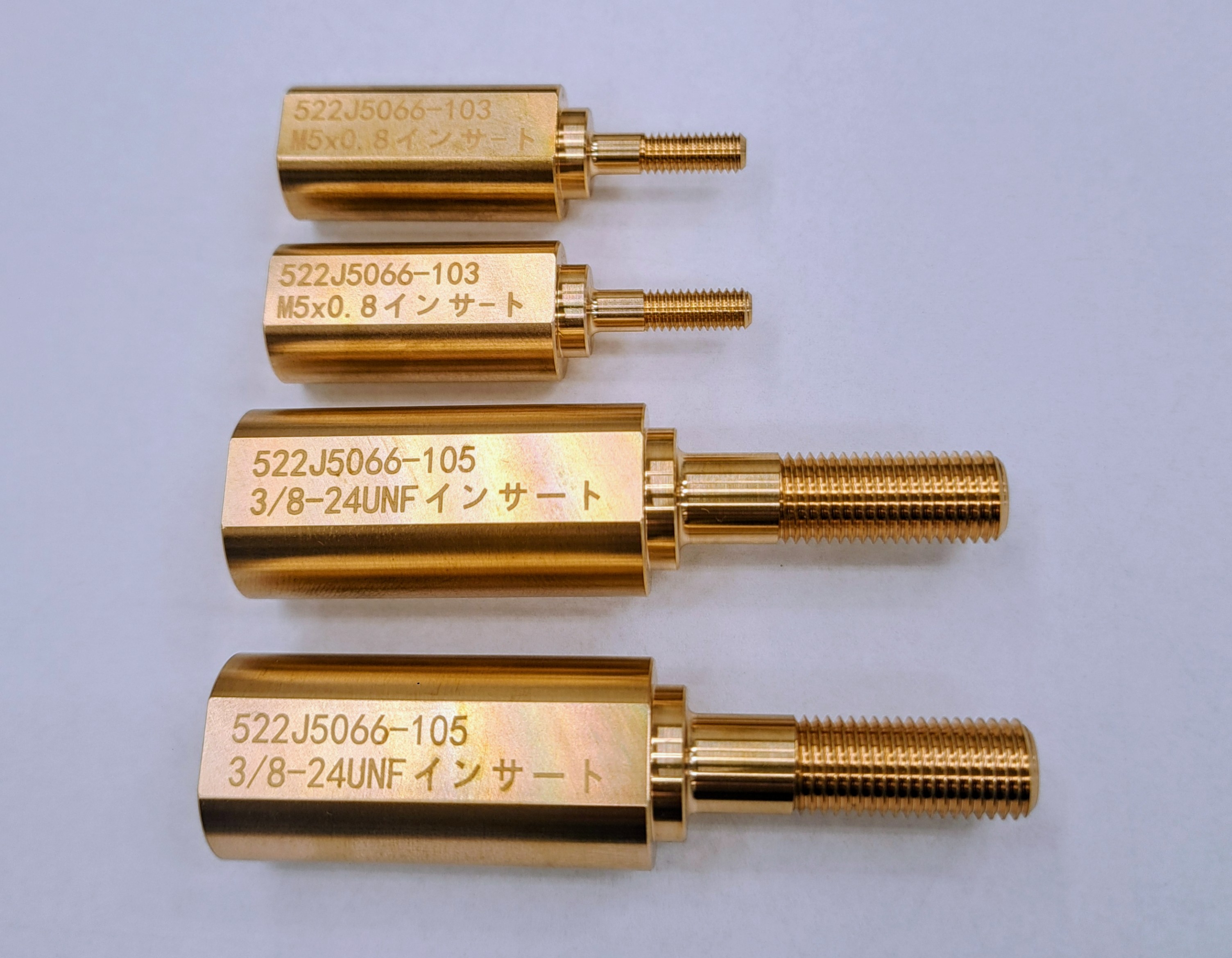

インサート目飛確認用ボルトは、インサートナットなどのねじ部に挿入して、ねじ山の欠損や目飛びなどの状態を確認するために使用する専用部品です。確認対象となるインサートのねじ仕様に合わせて、ボルト側のねじ形状や寸法を検討する必要があります。
竹中機械製作所では、NC旋盤、マシニングセンタ、ワイヤーカットなどの加工設備を保有しており、機械部品や治具、加工用部品の製作に対応しています。

〈製品概要〉
・用途：インサートの目飛び確認
・製品：確認用ボルト
・加工方法：旋盤加工など
・対応：試作・少量からの部品製作
・関連設備：CNC旋盤、マシニングセンタ、研磨設備、測定設備

【特長・技術ポイント】
〈インサート仕様に合わせたねじ加工〉
確認用ボルトは、対象となるインサートのねじ仕様に合わせることが基本になります。呼び径やピッチだけでなく、ねじの有効長さや先端形状など、実際の確認方法に必要な条件を整理することが重要です。

〈目飛びを確認するための専用形状〉
インサートの目飛びを確認する場合、単純にねじが合うボルトを用意するだけではなく、どの状態を不良として判定するかを考慮した形状設計が求められます。検査工程で扱いやすい形状や、作業時に確認しやすい寸法なども製作時の判断材料になります。

〈旋盤加工による確認用部品の製作〉
竹中機械製作所では、複数のCNC旋盤を保有しています。φ600×800mmやφ600×1500mmなどの加工範囲を持つNC旋盤のほか、ミーリング機能付CNC旋盤も設備されています。確認用ボルトのような機械部品についても、図面や仕様をもとに加工方法を検討できます。

〈寸法確認まで含めた製作〉
確認用ボルトは、対象となるインサートに対して適切に使用できる寸法であることが重要です。竹中機械製作所では、三次元測定機、面粗さ測定機、真円度・円筒形状測定機、輪郭形状測定機などの計測設備を保有しており、加工後の寸法確認まで含めた対応を検討できます。

【活用例】
〈インサート加工後の目飛び確認〉
インサートを組み込んだ部品の検査工程で、確認用ボルトを使用してねじ部の状態を確認する用途が考えられます。検査対象に合わせた専用ボルトにすることで、確認作業の条件を明確にしやすくなります。

〈検査用治具・工具としての使用〉
確認用ボルトは、量産部品そのものではなく、加工後の品質確認に使用する検査用部品として製作することもできます。対象となるインサートの仕様や検査方法に応じて、必要な形状を検討することがポイントです。

【判断軸・導入メリット】
インサート目飛確認用ボルトを製作する際は、次の情報を整理しておくと仕様を検討しやすくなります。

・対象となるインサートの種類
・ねじの呼び径
・ねじピッチ
・確認するインサートの長さ
・目飛びの判定方法
・ボルトの挿入長さ
・先端形状
・使用数量
・使用環境
・検査工程での使用方法

竹中機械製作所は、機械部品加工だけでなく、特注コレットや加工用治具などの製作にも対応しています。特注コレットや治具は1個からの製作にも対応しているため、インサート目飛確認用ボルトのような専用部品についても、用途や図面仕様を整理したうえで製作方法を検討できます。

【まとめ】
インサート目飛確認用ボルトは、インサートのねじ部に目飛びなどの異常がないかを確認するための専用部品です。対象となるインサートのねじ仕様だけでなく、検査方法やボルトの先端形状、挿入長さなどを含めて設計することが重要になります。

既製のボルトでは確認条件に合わない場合には、専用品として加工する方法があります。対象インサートの仕様、確認方法、数量、使用環境などを整理しておくことで、必要な形状や加工工程について相談しやすくなります。
