パーカーS・N工業 株式会社 本社工場
最終更新日: 2024-05-09
◇薄膜付与加工 DLCコーティング
◇処理雰囲気制御による、使用用途を考慮した窒化層の選択が可能
◇チタン合金の窒化処理を実施
◇H2センサーによるガス窒化雰囲気の自動制御
PRコメント
金属熱処理加工はお任せください。
合金鋼・工具鋼・ステンレス鋼など、特殊鋼の窒化処理も可能です。

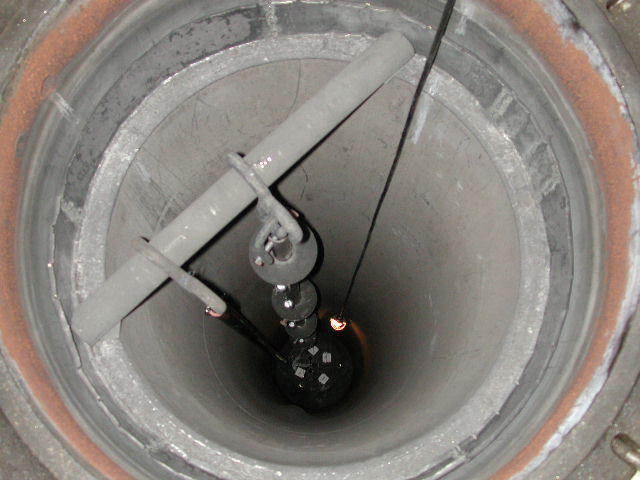

長尺部品の窒化処理にも対応しております。
自動車・工作機械・産業機械・内燃機関・原子力・航空宇宙機器の主要部品への、鋼の表面硬化法のガス窒化と応力除去の熱処理加工を専門としております。
チタン及びチタン合金に対して大気圧プラスαの窒素雰囲気中で窒化処理が行われます。窒化処理後の表面硬さは、ｍHV（0.025）1000以上で製品外観が黄金色を呈することからゴールダイト処理と呼称しております。また窒化層組織は、表面の化合物層[TiN＋Ti２N]と拡散層[微細Ti２N＋α(β)]からなり、その特性は耐摩耗、耐熱性、耐食性、耐かじり性、耐疲労性に優れ最近では生体用インプラントとして研究開発がなされています。
ガス窒化処理は処理温度が低いことから深い拡散層が必要な場合は長時間を要します。このため、窒化温度を2段階に変更して時間短縮を計る場合もあります。当社ではこの処理法の一例として次の処理方法をご依頼先のスペックと適合するか否かを双方確認了承の上、実施しています。

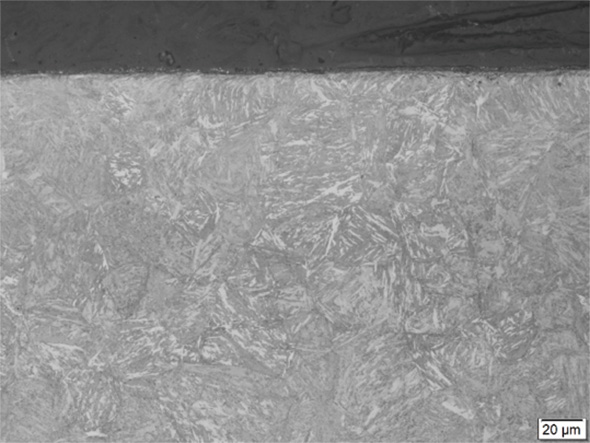

雰囲気の窒化ポテンシャルを理論的、自動的に制御することにより化合物層を形成させない窒化処理を創生する制御技術です。薄い硬化層から深い拡散層を自由に生成し低合金鋼（構造用鋼）から高合金鋼に至るまで処理が可能です。

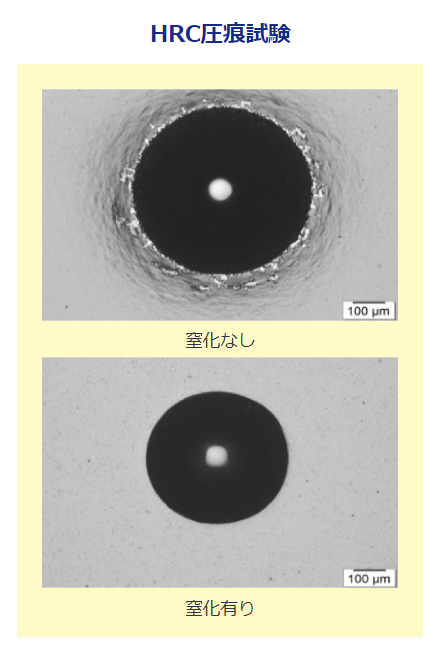

当社の専門分野である『ガス窒化加工』に新たに取り入れた新技術『DLCコーティング』を組み合わせ高付加価値を付与した複合処理技術です。
多年にわたる窒化加工技術の蓄積を持つ当社であるからできるお客様のニーズにあった処理をご提案いたします。

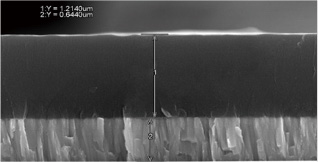

DLCとはDiamond Like Carbonの頭文字です。
DLC膜は低摩擦で耐摩耗性に優れており、近年製品への適用が加速しております。
・高硬度及び優れた耐摩耗特性のため低摩擦係数と潤滑性を有します。
・無潤滑摺動で優れた特性を示すため環境負荷が低減します。
・低温処理が可能なため素材の特性を維持することが可能です。
・化学的にも安定しています。
当社は、低温窒化処理をCRCプロセスと呼び、S相と呼ばれる耐食性に優れた硬い改質層を形成することで耐摩耗性と耐食性を向上させます。また、不動態皮膜を還元することにより窒化を可能にし、窒化処理後の外観色はS相生成の場合には未処理品に近く、面粗度も大きく変化しません。
難窒化材とされていますステンレス鋼（オーステナイト、マルテンサイト、フェライト、析出硬化系）高速度鋼、超耐熱耐食鋼に至る高合金鋼部品の処理を、日常的に行っております。

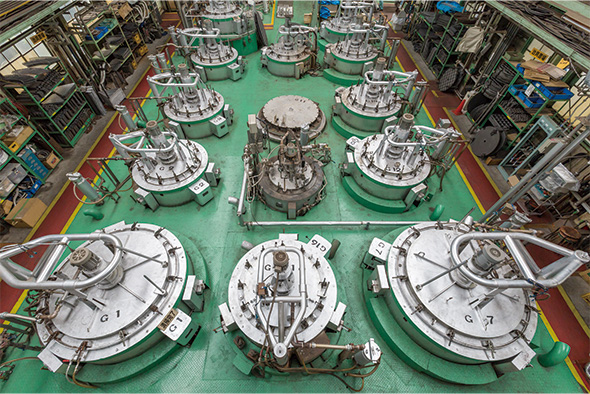

アンモニアガス雰囲気中で部品を400～600℃に加熱すると、鋼表面との触媒反応によりアンモニアガスが分解、解離した（解離；アンモニアが窒素と水素に分解すること）発生期の窒素が吸着・固溶し窒化が進行します。それぞれの顧客要求規格に応じた窒化条件（窒化温度、処理時間、雰囲気中のアンモニア濃度及び解離度を測定、供給ガスの流量を制御）にて、目標とする適正な管理を行い要求される窒化層硬さ、深さ組織を得ます。最近では水素センサーとマスフローコントローラーとを併用し、KN値(窒化ポテンシャル)制御を行い全自動で要求規格を満足できる操業方式も採用しています
 |
窒化処理（ 表面処理 / 熱処理 ） |
|---|
| 会社名 |
パーカーS・N工業 株式会社 本社工場 (ぱーかーえすえぬこうぎょう ほんしゃこうじょう) |
自社ホームページURL | https://www.parker-sn.co.jp/ |
|---|---|---|---|
| 住所 |
日本 神奈川県 綾瀬市
[地図を見る] |
担当者 | 横溝 学 |
| 電話番号 | 0467-78-6760 | FAX番号 | 0467-78-6763 |
| 資本金 | 3,000 万円 | 社員数 | 30人 |
| 年間売上高 | 未登録 | エミダス会員番号 | 104420 |
| 主要三品目 |
|
||
| 主要取引先 |
|
||
| 大分類 | 中分類 | 小分類 |
|---|---|---|
| 表面処理 | 熱処理 | 窒化処理 ガス軟窒化 |
