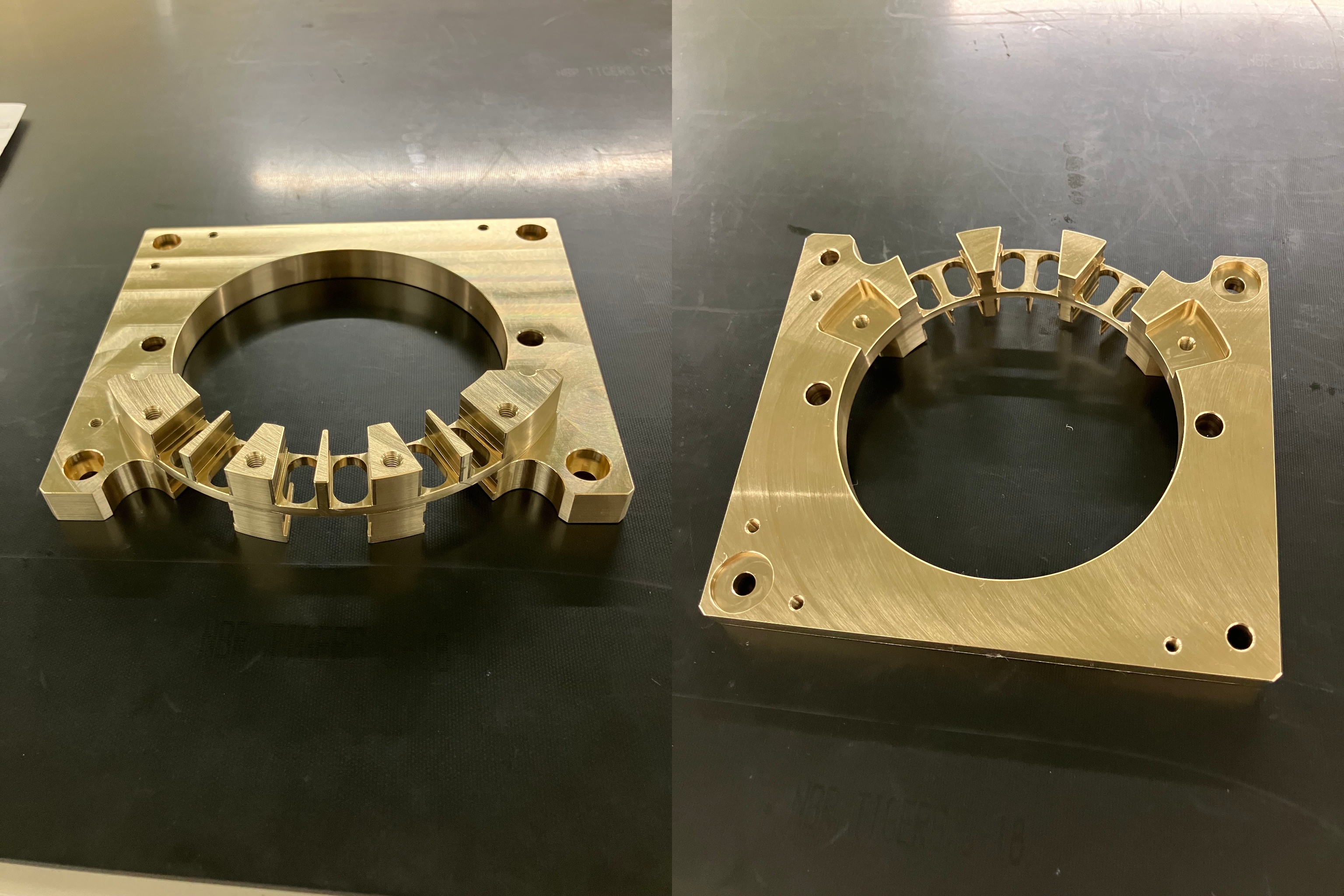

本写真は、銅合金材料を使用して製作された高精度機械部品を撮影したものであり、マシニング加工を中心とした精密切削技術と、3DCADCAMを活用した高度な設計・加工プロセスによって完成した製品である。全体形状は角形プレートを基調としながら、中央に大径の円形開口部を有し、その周囲には複雑な立体形状やリブ構造、ボス形状、段付き加工が多数配置されている。これらの形状は単純な2次元加工では実現が難しく、3DCADCAMによる立体モデル設計とツールパス最適化が不可欠であることが写真からも読み取れる。

使用されている銅合金は、優れた熱伝導性、電気伝導性、耐食性を併せ持つ材料であり、半導体装置部品、電気・電子機器、放熱部品、精密機構部品など、極めて高い性能と信頼性が求められる分野で多用されている。一方で、銅合金はアルミや鉄系材料と比較して粘りが強く、切削時に工具への負荷が大きくなりやすいという特性を持つ。そのため、安定したマシニング加工を行うには、工具選定、切削条件、クーラント制御など、加工ノウハウの蓄積が重要となる。本製品では、そうした銅合金特有の加工難易度を克服し、シャープなエッジと美しい切削面を両立している点が大きな特徴である。

写真に写る加工面には、マシニング加工特有の均一な切削痕が確認でき、工具のビビりや焼き付きが抑えられた安定加工が行われていることが分かる。特に平面部や段付き部、円弧形状部においても加工ムラが少なく、3DCADCAMによって最適化された工具経路が忠実に再現されていることを示している。こうした仕上がりは、単に高性能な加工機を使用するだけでは実現できず、設計段階から加工を見据えた3DCADCAMデータの作り込みがあってこそ可能となる。

本製品において重要な要素の一つが、位置精度±0.02mm以下という非常に厳しい精度要求である。写真に見られる複数の取付穴やタップ穴、ボス位置、リブ形状は、それぞれが機能的な意味を持って配置されており、わずかな位置ズレが組み付け不良や性能低下につながる。そのため、加工時にはワンチャッキングを意識した工程設計や、基準面・基準穴の明確化が行われていると考えられる。3DCADCAMを用いることで、設計データと加工データの整合性を高いレベルで保ち、位置精度±0.02mm以下という要求を安定して満たしている点は、量産・試作を問わず大きな強みとなる。

また、中央の円形開口部周辺には、複雑な立体ポケット形状や薄肉部が確認できる。これらは銅合金の加工において特に注意が必要な部分であり、切削抵抗の変化や工具負荷の集中によって寸法誤差が発生しやすい箇所でもある。しかし本製品では、エッジのダレや変形が見られず、形状が明瞭に保たれていることから、切削条件の最適化と段階的な加工プロセスが適切に組まれていることが分かる。こうした加工品質は、3DCADCAMによるシミュレーションと実加工のフィードバックを繰り返すことで実現されている。

銅合金部品は、熱や電気を効率良く伝える必要がある用途が多いため、加工精度だけでなく、表面状態や接触面の平滑性も重要視される。本写真の部品では、接触面となる平面部やボス部の仕上がりが良好で、後工程の組み付けや性能発揮を考慮したマシニング加工が行われていることがうかがえる。位置精度±0.02mm以下を維持しながら、実用面での信頼性を確保する加工技術は、長年の経験と設備能力の裏付けがあって初めて可能となる。

さらに、本製品のような複雑形状部品では、3DCADCAMの活用が品質と効率の両立に直結する。3DCADによる立体設計により、干渉チェックや肉厚確認、組み付け状態の事前検証が可能となり、CAMデータ作成時には最適な工具選定や加工順序の検討が行われる。その結果、マシニング加工において無駄な工程を省きつつ、位置精度±0.02mm以下という厳しい公差を安定して実現できる。本写真は、そうしたデジタル技術と現場の加工技術が高次元で融合した成果を示す一例である。

銅合金、マシニング加工、3DCADCAM、位置精度±0.02mm以下といった要素は、いずれも高付加価値製品を支える重要なキーワードである。本製品は、それらを単独で満たすだけでなく、相互に連携させることで、高品質・高精度・高信頼性を実現している。試作段階から量産を見据えた設計・加工が可能であり、多品種少量生産から安定した量産対応まで、幅広いニーズに応えられる加工事例といえる。

本写真に写る銅合金部品は、単なる加工サンプルではなく、精密加工技術の集約としての価値を持つ。複雑形状、高精度、難削材という条件を同時に満たすことで、今後ますます高度化する産業分野において重要な役割を果たすことが期待される。マシニング加工と3DCADCAMを駆使し、位置精度±0.02mm以下を実現した本製品は、精密部品製作における技術力の高さを視覚的に伝える写真であり、技術提案や実績紹介においても非常に有効な資料となるでしょう。

お問い合わせ・お見積りはお気軽に！
「この部品、製作できますか？」「図面だけ渡して全部任せたい」そんなご要望があれば、ぜひ当社までご相談ください。図面丸投げOK・一貫生産対応・高精度保証の体制で、御社のものづくりを強力にサポートいたします。

お見積り依頼・技術的なご質問など、お気軽にお問い合わせください。経験豊富なエンジニアが迅速・丁寧に対応いたします。
