フィラーリッチ材料の薄膜形成用に開発された塗布装置で、数ミクロンからの成膜が可能です。独自の供給システムで液回路は低圧循環でき、循環することによりフィラーの沈降を防ぐことができます。
Shimada Appliが開発しました高速応答可能な２流体塗布ガンと、8/1000秒からの任意のON,OFFを繰り返し断続スプレーステッチコーティングの採用も実施することにより、フィラーリッチ材料の高効率スプレーコーティングが可能です。ステッチスプレー工法を実施することにより、オーバースプレイも連続スプレーに比較して約１５％以上軽減出来ると同時に、凸凹面へのコーティングが連続スプレーよりより均一に塗布することが可能となります。ノズルの交換や塗布ガン調整をすることなくステッチコントローラーの調整のみで膜厚が任意に調整が可能というところも大きな特徴となります。

メンテ作業容易な高微粒化性能を持つＦＳ式マイクロスプレーガンに画期的ノズル誕生！

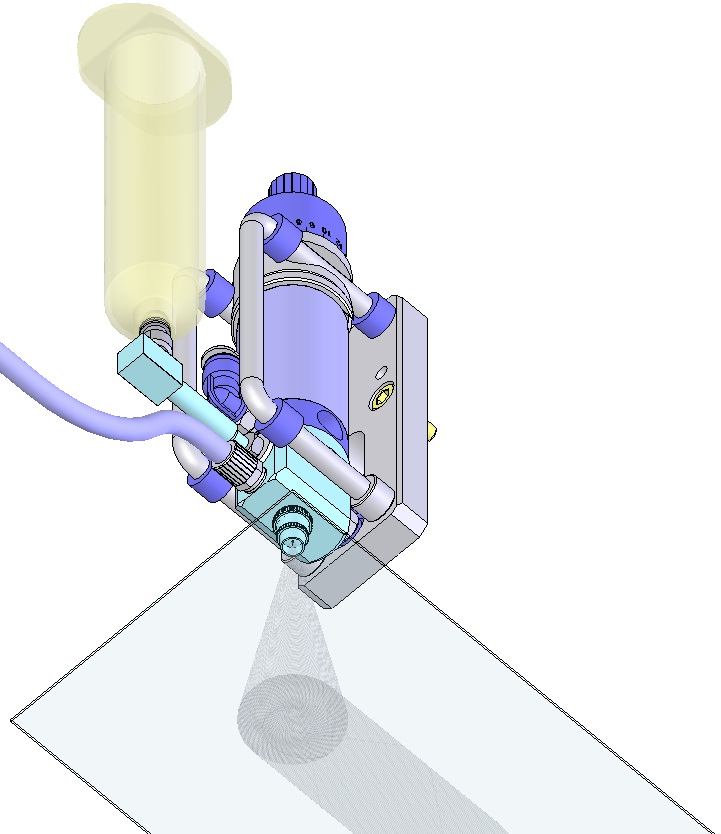

S式マイクロスプレーガンの高速微粒化を発生する吹出し口先端に今回開発しましたリーフノズルを有して液体を霧化させるスプレーガンが誕生しました。霧化ノズルの手前まで塗布液を、常に循環する回路構造も有して、フィラー材含有液体等も効率よく幅広スプレーが可能です。塗布液の吐出を制御する弁構造は、鋭角のテーパーニードルにより微量域から調整する構造を用いた低吐出量用スプレーガンです。

特徴：
•ウィングロック（ﾊﾝﾄﾞﾙﾉﾌﾞ）の旋回による動作で塗布ガン固定がスムーズ。
•ノズル開口部近傍まで液剤循環をするのでつまりなく、薄膜吐出の幅広塗布が可能。
•0.2g/minからの微少量の塗布調整をニードルのアジャスト開度にて調整可能。

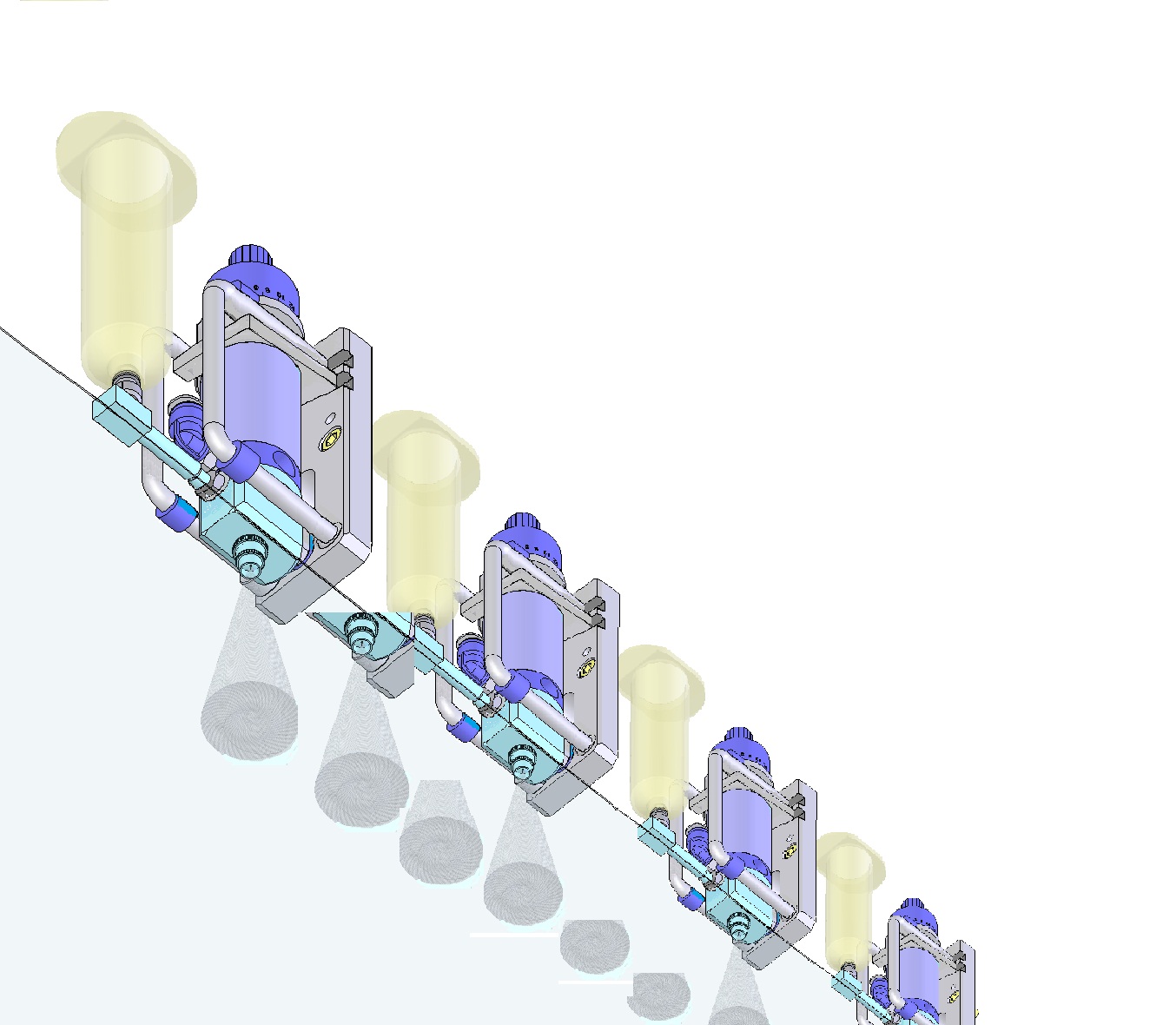

•塗布エリアは直径１０mm程度の小エリアから300mm幅までノズルの振幅動作で調整可能。（塗 布ガン動作装置併用にて）
•循環用シリンジへの液補充等も容易。

Atomizing Method:
When a leaf form nozzle carries out high-speed amplitude by itself, a wide range spray pattern is obtained. patent pending.
The leaf form nozzle was improved the nozzle for washing, for water application and liquid coating nozzles. The feature of a leaf form nozzle is making it breathe out in high-speed self-oscillating operation of per 10ms or more cycles.

Feature:
・It is precision spray gun in which decomposition and an assembly are possible, without using a driver 　and a spanner.
・Abundant atomization units are prepared.
・Film thickness can be adjusted between 0.1µm and 20µm.
・A small area of 3-8cm2 can be coated.
・Small amount of coating material (e.g. 5 cc) can be dispensed.
・Narrow coating pattern width of 2-10mm can be achievable.

非接触塗布方式フラックス塗布システムは、特殊バルブ機構システムによって、液だれなく、数ｍｓの高速応答でフラックスを小径霧化すことが出来ます。フラックス材料は常に塗布ガン内でフルタイム循環され、吐出時のみ特殊ロッドの開閉により、フラックスを所定の方向へ吐出する方式であります。
フラックス塗布のエア霧化方式は、圧縮空気がノズルから出た塗液を砕き霧化する構造のため、塗着効率と周辺への飛散が問題になっていたが、水性化、脱溶剤化にも対応した最新２流体方式のマイクロスプレーガンで可能となりました。

Shimada Appli合同会社が提案するシステムは、正確にコンフォーマルコーティングをｒｏｂｏｔｉｃａｌｌｙに塗布します。基板の選択されたエリア上で、塗布を必要とする箇所以外でマスキングの必要とする箇所は、大部分の塗布において除去されます。さらにソルベントベースや無溶剤塗布材料、紫外線硬化型材料も塗布可能なように設計されています。

FS式マイクロスプレイガンは、工具無しで容易に分解組立が可能であり、清掃や洗浄などのメンテナンス作業のし易い２流体スプレイガンです。薄膜用に開発された精密マイクロスプレイガンで、所定の凹凸あるサブストレートに１μｍ～20μｍ領域の膜厚を均一形成が可能です。吐出ノズルの手前まで極小循環回路を用意し、比重の大きい沈降物含有の液体材料も均一循環して、液つまりなく吐出することが出来、0.2g/minからの微少量の塗布調整をニードルのアジャスト開度にて調整可能です。塗布エリアは直径８c㎡程度の小エリアから大型基板や連続ロールのものまでコーティングが可能です。
