配管の熱膨張や振動吸収に欠かせないベローズ伸縮管。接続部に特殊なカスタマイズを施した事例をご紹介します。

■設計のポイント

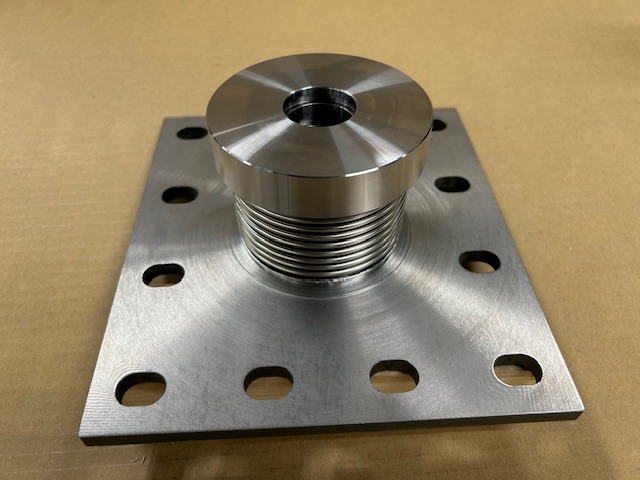

今回の製品は、限られた設置スペースに適合させるため、片側を「特殊角フランジ」仕様としています。また、ベローズ板厚を0.3mmに設定し、バネ定数78.0N/mmという適度な柔軟性を持たせることで、確実な変位吸収（軸方向±3mm、軸直角3mm）を実現しました。

■材質の使い分けによる最適化
接液・伸縮部であるベローズには、耐食性に優れたSUS316Lを使用。一方で、強度とコストパフォーマンスが求められるフランジ・リング部にはSS400を採用し、用途に合わせた最適な材質選定を行っています。

■仕様詳細
サイズ： 内径70mm × 面間88L
板厚： 0.3mm
圧力： 0.1MPa
材質： SUS316L（ベローズ）、SS400（端部）
特殊なフランジ形状や、特定のバネ定数が求められるシビアな設計条件など、お客様の「困った」を形にします。
