鋳物　比較　鋼　鋳鋼　フレーム

鋳物
・鋳物とは
加熱して溶かした金属を型に流し込み、冷却後、型から取り出して作った（鋳造）金属製品

性質
・材質
鋳造用として広く使われる材料としては鋳鉄、銅合金、アルミニウム合金、鋼、その他の特殊合金等。
鋳鉄は炭素の含有量が鋼よりも多く、冷却時に晶出する黒鉛の影響を強くうける。
黒鉛の形状で名称が異なり、花片のような片状のものをねずみ鋳鉄、球状化したものを球状黒鉛鋳鉄。
・強度
結晶を整えたりする鍛造と比べて、鋳造は強度が劣る
・材質一覧
鋳鉄：FC、FCD　　鋳鋼:SCPM、SCS　　アルミ：AC、ACD　　銅：CAC
・鋳物と鉄と鋼の違い
素材の中に含まれている炭素量が異なる。元素としては鉄（Fe）と、炭素（C）の合金であることは共通
（鉄：0.02未満、鋼：0.02～2.14、鋳鉄：2.14を超える）。
・溶接補修
鋳鉄の溶接は困難。鋳鉄は大体2.5～4.5％の黒鉛が含まれ、その黒鉛が溶接性の悪い主たる原因。
軟鋼に比べて引張強さが非常に低く、伸び性がほとんどないが、肉盛り等は可能。溶接棒の選定が重要。
①　溶着金属または母材，境界および熱影響部が硬化して加工が困難になる。
②　アーク溶接では酸素-アセチレン・ガス溶接の場合よりも溶接部が高温となり
母材中の黒鉛の酸化燃焼によるブローホール，ピットが出やすい。
③　溶接部に割れが出やすい。
④　溶接部にひずみの発生が多い。
⑤　溶接棒の優劣，熟練度に左右されることが多い。
これらの点をよく考慮し溶接作業を行う必要があり，結局アーク溶接の“コツ”をのみこむことが大切である。
・英語
casting、cast metal

FCD450（-10）とは
・材質
球状黒鉛鋳鉄の一つ。鋳鉄の中でも強靭で、強度に優れると共に破壊されにくいタイプ。
・規格　機械的性質（JIS)：引張強さ　450N/㎟以上　伸び　10%以上　硬さ　140~240HB
・成分（％）：C:3.6~3.8　Si:2.4~2.7　Mn:0.25>　P:0.03>　S:0.02>　Mg:0.045＜
・比重　密度　重さ：7.1
・ヤング率（E/Gpa）：176
・比熱（cal/g℃）：0.12
・ポアソン比：0.3
・磁性：磁性体（フェライト系）
・溶接：○
・化学成分，内部の健全性，形状，寸法，寸法公差，削り代，質量，外観，分析試験，検査，表示及び報告について記載されている
・許容応力（kg/㎠）：引張:650~1150　圧縮:1400~2000　接触圧力:1120~1600　曲げ:650~1150　剪断:550~980　捻り:430~760
・耐熱温度：室温以下の低温では、引張強さ及び耐力は増加し、伸びは低下。約200℃付近までは引張強さは室温と同定度の強度。
　300℃以上になると強度は急激に低下し、500℃以上では室温に比較し引張強さは半分程度。
・熱膨張係数（10-6K）：11～12
・めっき（Crメッキ）：○
・熱処理：焼鈍し　局部焼入れ
・切削性：○

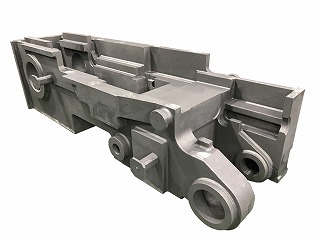

品名：フレーム
材質：FCD450
サイズ：3200×1000×1000
重量：6000kg

単品鋳鉄鋳物、発泡スチロール模型のことなら
友鉄工業株式会社
広島市安佐北区安佐町飯室6151-1
Tel：082-837-0490
