【製品化の鍵を握る樹脂成形金型、その製作プロセスとは】
製品開発の現場では「金型はいつ完成するのか？」という問いが常につきまといます。特に、量産を見据えた新製品の立ち上げにおいて、樹脂成形用金型の設計と製作プロセスを理解することは、スケジュールの精度とプロジェクト全体の成功に直結します。本記事では、設計から製造、そして量産準備までの一連の金型製作工程と所要期間について詳しく解説します。

【構想を形にする設計工程の全貌】

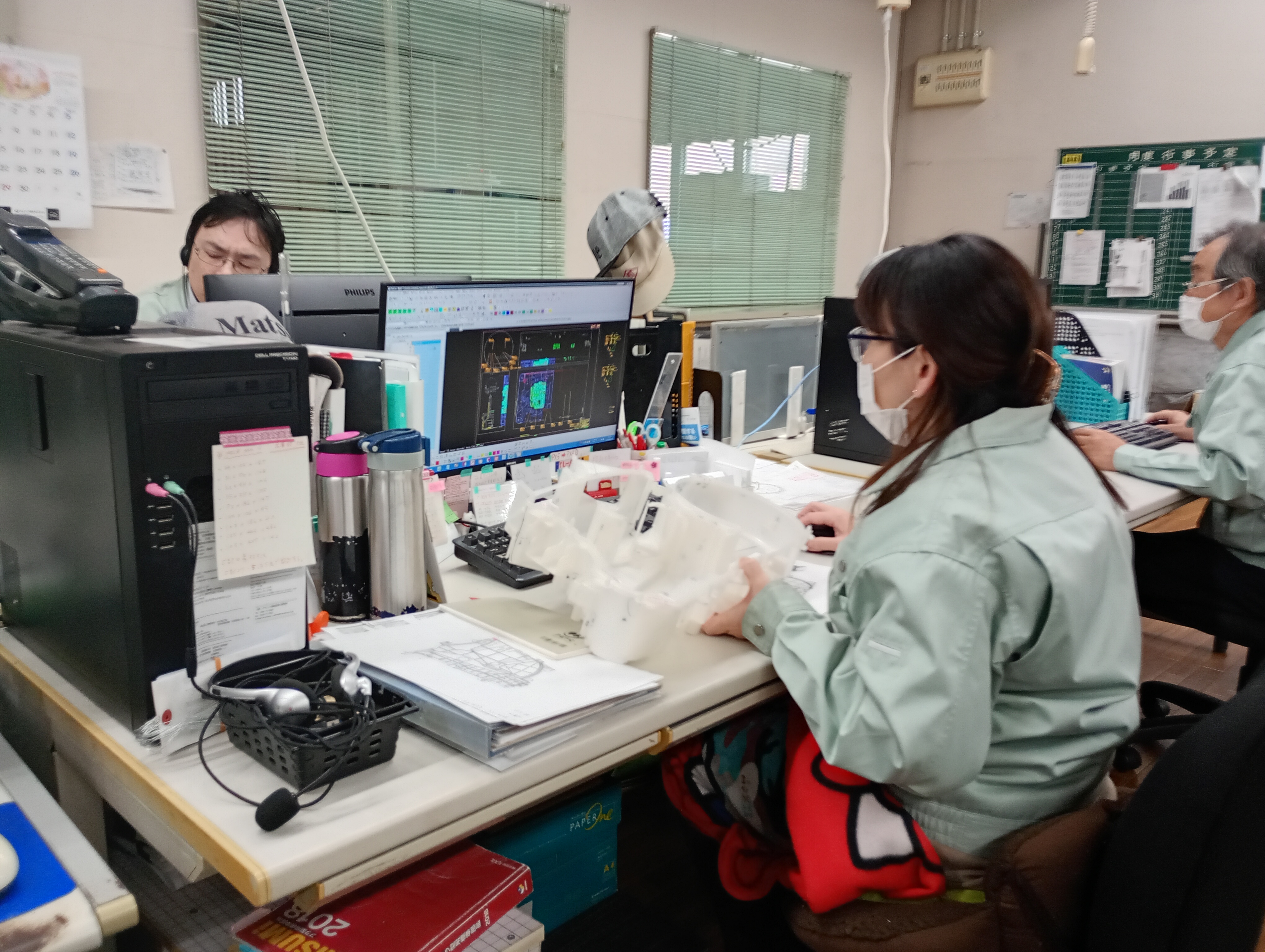

金型製作の第一歩は「設計」です。まず、製品の3Dデータをもとに成形性や抜き勾配、アンダーカットなどの構造検討を行います。この段階で流動解析（CAE）を活用することで、充填バランスやヒケのリスクを事前に把握し、ゲート位置や冷却配管、ガス抜き構造などの金型構造が決定されます。設計フェーズは金型の品質・性能を左右する最重要工程であり、精緻な構想力と経験が求められます。

【精密加工技術が支える金型製作の現場】
設計データに基づいて、実際の金型加工が始まります。まずはマシニングセンタによる型枠や部品の切削加工が行われ、5軸加工機を用いた複雑形状の精密加工がその後を担います。次に、放電加工機によって微細で複雑なキャビティを形成し、ワイヤーカットで高精度な分割面を仕上げます。最後に研磨・仕上げ・組立を経て、金型としての完成形へと仕上がります。近年では自動工具交換（ATC）や高精度リニアモータ搭載機が活用され、加工時間と品質の両立が図られています。

【完成までの期間とその理由】
一般的な中型樹脂成形金型の場合、設計開始から試作完了までの所要期間は16～24週間程度とされています。この期間には、設計検討や加工・仕上げに加え、試作トライ（T1）とそれに伴う微調整、成形条件の最適化が含まれます。特に初回トライでの成形品品質は製品化可否に直結するため、十分な調整期間を確保することが重要です。近年では、CAE解析の活用や工程間のロス低減により短納期化も進んでいます。

【量産への橋渡しとなるトライ成形と品質評価】
金型完成後は、初回の試作成形＝トライ（T1）を実施し、成形性や寸法精度、外観品質を確認します。ここで得られた成形品をもとに、必要に応じて金型修正や成形条件の見直しを行い、量産体制へ移行します。短期間でT1合格を目指すには、設計段階での精密な解析、加工段階での高精度な仕上げ、そして現場での熟練技術が不可欠です。

【進化する金型製作、最前線の技術動向】
近年注目されるのが、「アディティブ・マニュファクチャリング（AM）」技術を活用した金型構造部の造形や、「インサート冷却構造」による成形サイクル短縮です。これにより、冷却効率の向上や複雑構造の一体化が可能となり、品質と生産性の両立が進んでいます。さらに、IoT技術を活用した成形中の金型状態監視も実用段階に入りつつあり、次世代の金型製作はさらにインテリジェント化が進んでいます。

【まとめ】
樹脂成形金型の製作には、設計、加工、トライ、修正と多くの工程が関わり、それぞれが高度な技術と時間を要します。一般的な金型では約4～6か月のリードタイムが必要とされるのは、その背景にある丁寧な検討と確実な品質確保の積み重ねがあるからです。今後も進化を続ける金型製作技術は、製造業の根幹を支える重要な役割を担い続けることでしょう。


◆松江鉄工所の取り組み
こうした高精度かつ工程重視の金型製作を実現するため、松江鉄工所では一貫生産体制と先進設備を駆使した取り組みを展開しています。1300tクラスの成形機に対応する超大型金型から、複雑形状や薄肉成形を要する精密金型まで幅広く対応。3D CAD設計とCAE解析を組み合わせた設計段階での最適化により、初回トライでの合格率向上を目指します。5軸加工機や放電加工機をはじめとする高精度設備により、複雑形状部品の高精度加工を短納期で実現。さらに、設計変更や微調整もスムーズに対応可能です。高品質・短納期・柔軟対応を同時に満たす同社の金型づくりは、まさに日本のものづくりを支える力と言えるでしょう。

【企業情報】
株式会社 松江鉄工所
所在地：日本 愛知県 西尾市 江原町柳原78
TEL：0563-52-1611
FAX：0563-52-1613
HP：http://matsue-tk.co.jp/index.html
