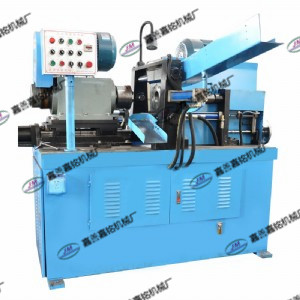

Jiaming SD20-50 全自動両端面取り機は、automatic double-side chamfering machine / bearing chamfering machine / bushing finishing equipment / oil-less bearing processing / sliding bearing manufacturing equipment / automatic feeding systemの分野に属する設備で、中国のJiaxing Jiaming Machinery Technology Co., Ltd.が開発・提供しています。すべり軸受、自己潤滑軸受、オイルレスベアリング、ブッシュなどの両端加工を自動化したいメーカーに適しています。

本機は、ベアリングやブッシュの両端面切削と内外径側の面取りを同一工程で行うための専用設備です。フォーミングやサイジング後の仕上げ工程において、手作業の削減、加工時間の短縮、製品品質の均一化を支援します。

使用条件は一定ではなく、内径、外径、全長、材質、形状、加工代、面取り寸法、全長公差、供給方式、生産量、既存ラインとの接続条件などに応じて設定する必要があります。

主な特徴

SD20-50は、自動供給・位置決め・クランプ・両端加工を1サイクルに統合しています。

振動ボウルフィーダーと供給トラックでワークを自動供給し、クランプ後、左右のパワーヘッドで両端面の切削および内外径側の面取りを同時に行います。

PLC制御により、供給、クランプ、加工、排出の一連動作を管理します。メーカー公表値では、対応するベアリング内径は約6～25 mm、全長公差は約0.1 mm、生産能力は条件により約8,000個/日です。

主な構成は、フレーム、左右スライド、パワーヘッド、供給機構、クランプ機構、油圧システム、PLC制御、振動ボウルフィーダー、供給トラックです。

適した用途
すべり軸受の両端加工
オイルレスベアリング加工
自己潤滑ブッシュ加工
両端面切削
内径側・外径側の面取り
フォーミング後の仕上げ
サイジング後の仕上げ
面取り工程の自動化
大量生産ブッシュライン
手作業削減や自動化を進めたい工場
導入検討の流れ
図面またはワークサンプルの確認
ベアリング／ブッシュ種類の確認
内径・外径・全長・材質の確認
両端加工代と面取り仕様の確認
全長公差と必要生産量の確認
フィーダー、クランプ、治工具の検討
テスト加工
寸法・形状確認
加工条件調整
既存ラインとの接続検討
実生産への導入
選定時の主な条件
ベアリング／ブッシュの種類
内径・外径・全長
材質と肉厚
両端形状
加工代
面取り角度・寸法
全長公差
表面要求
ワーク供給方法
サイクルタイム
日産数量
前後工程との接続条件
主な仕様
製品名：SD20-50 全自動両端面取り機
型式：SD20-50
メーカー：Jiaxing Jiaming Machinery Technology Co., Ltd.
原産国：中国
タイプ：Automatic double-side chamfering machine
主用途：Sliding bearing / oil-less bearing / bushing
加工内容：両端面切削、内外径側面取り
加工方式：両端同時加工
供給：自動供給
フィーダー：振動ボウル＋トラック
クランプ：自動クランプ
制御：PLC
油圧システム：搭載
対応内径目安：約6～25 mm
全長公差目安：約0.1 mm
公表生産能力：約8,000個/日
ライン組込み：対応可能
お客様にご提供いただきたい情報
加工対象製品名
2D／3D図面
ワークサンプル
内径、外径、全長
材質、肉厚
加工前後寸法
両端加工代
面取り角度・寸法
必要公差
表面要求
生産数量
前工程・後工程
ライン接続条件
検査基準

情報が詳しいほど、治工具、供給機構、クランプ条件、加工条件を実際の製品に合わせて検討しやすくなります。

導入メリット

SD20-50は、自動供給 → 位置決め → クランプ → 両端加工 → 面取り → 排出を一連の工程として自動化できます。

両端を同時加工することで、個別加工に比べて段取り回数の削減、加工時間短縮、全長および面取り形状の均一化が期待できます。

振動ボウル、PLC、自動クランプを組み合わせた構成により、手動または半自動工程から、より高い自動化レベルのベアリング生産ラインへの移行にも適しています。

Jiaming SD20-50 全自動両端面取り機は、すべり軸受、自己潤滑軸受、オイルレスベアリング、ブッシュの両端仕上げを自動化し、生産性向上、段取り削減、安定した連続加工を目指すメーカーに適した設備です。
