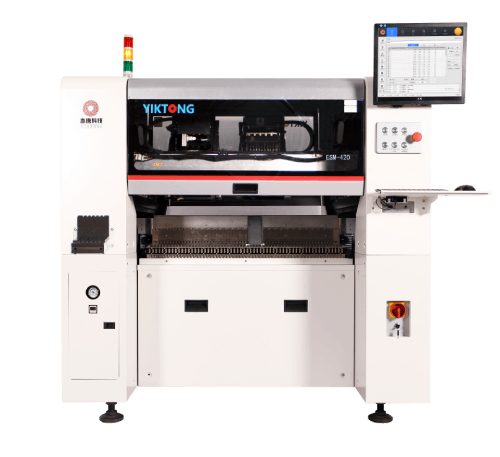

Yitang ESM-420 高速SMT実装機は、high-speed SMT placement machine / dual-arm pick and place machine / chip mounter / PCB assembly equipment / SMT automation分野の装置で、Ningbo Yitang Intelligent Technology Co., Ltd.が開発・提供しています。EMS、PCBA、電気・電子、自動車部品、通信、産業機器など、SMTラインの生産性向上を必要とする工場に適しています。

本装置は、フィーダーや供給システムから部品を自動でピックアップし、画像認識によって位置や角度を補正した後、設定プログラムに従ってPCBへ実装します。手作業を削減し、実装速度の向上と量産PCBAにおける安定した生産を支援します。

ESM-420は、すべての工場に同一構成を適用する装置ではありません。PCBサイズ、部品種類・数量、パッケージ、フィーダー数、生産量、タクトタイム、実装精度、供給方式、SMTライン構成に応じて使用方法を選定します。

【主な特長】

ESM-420は、高速実装を目的としたデュアルアーム構造を採用しています。

複数の実装ヘッドにより、複数のピック＆プレース動作を効率的に処理し、高い生産能力を必要とするラインに対応します。

高精度XYモーションシステムにより、実装ヘッドの位置制御を行います。

マシンビジョンにより、部品認識、方向、回転角、位置補正を支援します。

高剛性フレームにより、高速運転時の振動影響を抑え、安定した実装を支援します。

部品パッケージやBOMに応じて、フィーダー、フィーダートロリー、トレイ供給システムと組み合わせることができます。

SPI、AOI、リフロー炉などのSMT設備と組み合わせ、自動PCBAラインを構築できます。

SMT-MESや生産管理ソフトウェアとの連携により、設備状態やラインデータの管理にも対応できます。

【適した用途】

ESM-420は以下の用途に適しています。

* EMS企業
* PCBA工場
* 電気・電子メーカー
* 車載電子部品メーカー
* 制御モジュールメーカー
* 通信機器メーカー
* 産業機器メーカー
* SMT部品を大量実装する工場
* 実装生産性を向上したい企業
* SMTラインの新設・増設を検討する工場

【導入までの流れ】

* PCB・製品情報の確認
* BOM・部品リストの分析
* パッケージ・供給方式の確認
* 生産量・タクトタイムの設定
* ラインレイアウトの確認
* フィーダー構成の選定
* 実装方法の設定
* プログラム作成
* テスト・試運転
* 設置・操作指導

【設備選定の主な条件】

* PCBサイズ
* 部品種類・数量
* 部品サイズ・パッケージ
* PCB1枚あたりの部品点数
* 必要生産量
* タクトタイム
* フィーダー数
* リール、トレイなどの供給方式
* 実装精度
* SMTライン構成
* MESなど既存管理システムとの接続要件

【お客様にご提供いただきたい情報】

PCB図面またはデータ、BOM、Centroidまたはplacement data、部品リスト、パッケージ、基板サイズ、部品点数、生産量、タクトタイム、梱包形態、ラインレイアウト、MES・ソフトウェア接続要件などをご提供ください。

情報が詳細であるほど、フィーダー構成、実装条件、必要台数、ラインバランスを実際の生産条件に合わせて検討しやすくなります。

【点検・運用】

生産前には、フィーダー、ノズル、ビジョンシステム、コンベア、実装プログラム、部品データ、設備状態を確認します。

運転中は、吸着エラー、認識エラー、実装位置ずれ、フィーダー状態、設備アラームなどを管理します。

ノズル、フィーダー、カメラ、ガイドレール、駆動部は定期的な清掃・点検・保守が必要です。

【導入メリット】

ESM-420は実装工程を自動化し、手作業への依存を減らしながらPCBAラインの生産性向上を支援します。

デュアルアームと複数ヘッド構成により、多数の部品を短時間で処理する量産ラインに適しています。

フィーダー、SPI、AOI、リフロー、SMT-MESと組み合わせることで、統合された管理しやすいSMTラインを構築できます。

また、多機能マウンターと組み合わせ、高速実装部品と特殊な実装条件を持つ部品を分担するライン構成にも対応可能です。

Yitang ESM-420 高速SMT実装機は、実装能力の向上、PCBA生産の自動化、高速かつ安定したSMTライン構築を求める企業に適した装置です。Ningbo Yitang Intelligent Technology Co., Ltd.は、お客様の生産条件に合わせた装置構成、フィーダー、ラインレイアウト、管理システムの選定をサポートします。
