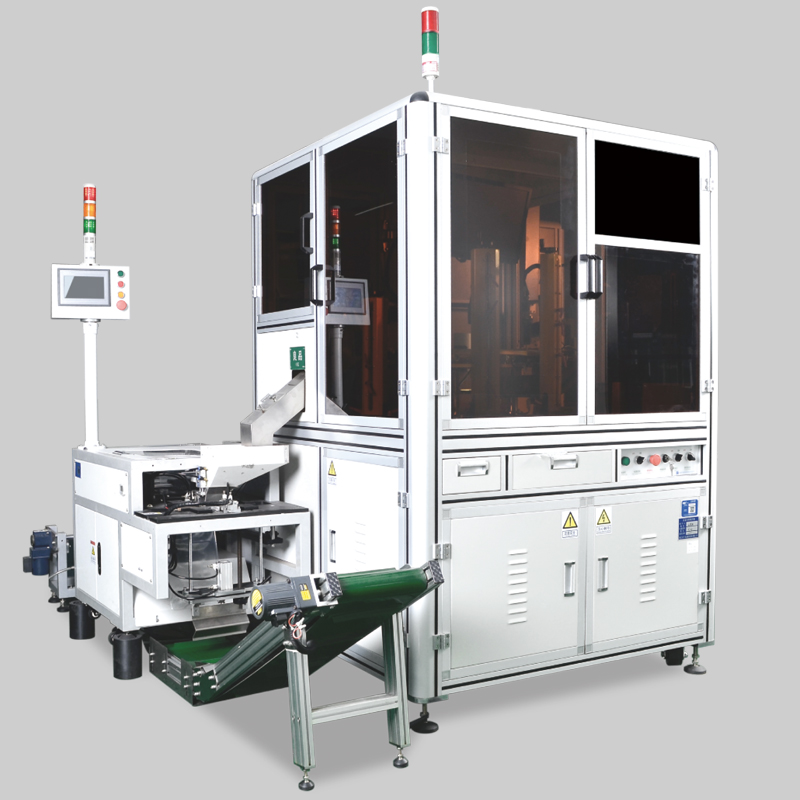

Hualei HL-XG360-LS100 吊り下げ式ねじ検査機は、hanging screw optical sorting machine／360-degree thread inspection／machine vision inspection／automatic fastener sorting／カメラ式ねじ検査機／外ねじ360度検査装置／ファスナー自動選別装置の分野に属する設備です。華磊（嘉興）智能科技有限公司が開発・提供し、ねじ、ボルト、自動車・二輪車部品、電気・電子機器、家電、精密機械部品メーカー向けに使用されます。

本装置は、産業用カメラを用いてねじの軸部、外ねじ、外観形状を検査します。製品をインデックステーブル上に吊り下げて位置決めすることで、ねじ部の死角を抑え、多方向から360度検査を行いやすくします。

Hualeiは、すべてのねじに同一仕様を適用するのではなく、頭部形状、全長、軸径、ねじ径、ピッチ、材質、表面色、検出対象、寸法公差、生産速度、供給方法、生産数量、検収基準に応じて仕様を設計します。

【主な特長】

HL-XG360-LS100は、ねじを吊り下げた状態でインデックステーブルに搬送し、各検査位置を順番に通過させます。

吊り下げ構造により、軸部やねじ部と支持面との接触を減らし、カメラ撮像時の隠れ部分を抑えます。

メーカー公表情報では、外ねじの全周360度にわたる損傷検査を目的として開発されています。

産業用カメラ、レンズ、専用照明、画像処理ソフトウェアを組み合わせ、取得画像を設定済みの検査基準と比較して良品・不良品を判定します。

欠けたねじ山、つぶれ、ねじ山不足、変形、形状異常など、画像で識別可能な外観不良の検出に対応できます。

構成により、全長、軸径、ねじ径、頭部形状、頭部厚さ、二面幅、曲がりなどの検査も追加できます。

実際の検査能力は、カメラ台数、解像度、撮像方向、照明方式、運転速度、製品形状によって異なります。

検査後は、自動選別機構により良品と不良品をそれぞれの回収位置へ振り分けます。単独設備として使用できるほか、振動ボウル、コンベヤ、包装機、その他の自動工程との連携も可能です。

【適した用途】

本装置は、次の用途に適しています。

・ねじ、ボルト製造工場
・冷間圧造、転造加工会社
・自動車、二輪車部品サプライヤー
・電気・電子部品メーカー
・家電メーカー
・精密機械加工会社
・大量生産ファスナーライン
・包装前の全数検査工程
・外ねじ360度検査が必要な製品
・目視検査への依存を減らしたい工場

ねじ部が長い製品や全周検査が必要な製品では、多方向カメラと金属表面に適した照明構成を選定します。複数サイズや品番を扱う場合は、吊り下げ機構、インデックステーブル、供給装置、検査プログラムの調整範囲を確認します。

【相談・供給の流れ】

・図面とサンプルの受領
・ねじ種類、寸法、形状の確認
・良品、不良品サンプルの収集
・検査位置と不良項目の設定
・カメラによる視認性評価
・吊り下げ機構と供給方式の選定
・カメラ台数と撮像方向の決定
・レンズと照明方式の選定
・画像処理ソフトへの判定基準設定
・実製品によるテスト
・検査速度と選別精度の確認
・検収、量産ラインへの導入

新規案件では、2D図面、3Dデータ、良品・不良品サンプル、ねじ規格、公差、最小欠陥サイズ、希望検査速度をご提供ください。大量生産ラインでは、予定数量、稼働時間、既存供給方式、周辺設備との接続条件、検収基準も必要です。

【設備選定基準】

・ねじ頭部形状
・全長、軸径、ねじ径
・ねじ種類とピッチ
・検査対象となるねじ位置
・検出する不良の種類と最小サイズ
・表面色、反射特性
・寸法公差
・生産速度
・対象品番数
・供給方式
・カメラ台数、撮像方向、照明方式
・選別機構
・データ保存、トレーサビリティ要件

ねじ不良のみを検査する場合は、軸部とねじ全周に重点を置いた構成が適しています。寸法と外観を同時に検査する場合は、追加カメラ、照明、画像処理機能を組み合わせます。

【お客様にご提供いただく情報】

2D／3D図面、良品・不良品サンプル、全長、軸径、ねじ径、ねじ規格、ピッチ、頭部形状、検査位置、不良項目、最小欠陥サイズ、公差、希望速度、生産数量、品番数、供給方式、選別条件、データ保存条件、検収基準、希望納期をご提示ください。

情報が詳細であるほど、カメラ構成、照明選定、吊り下げ機構、サンプルテスト、見積りを実際の用途に合わせて提案できます。

【運転・保守】

運転前に、製品プログラム、吊り下げ機構、供給装置、カメラ位置、照明、空気圧、判定基準を確認します。量産前には良品・不良品サンプルで検出性能を確認してください。

運転中は、供給の安定性、製品位置、画像品質、レンズの汚れ、不良排出率を監視します。品番変更時には、ガイド、検査位置、焦点、照明、画像処理プログラムを調整します。

カメラ、レンズ、照明、インデックステーブル、製品接触部は定期的に清掃し、重要不良については誤判定率と見逃し率を定期確認することが推奨されます。

【導入メリット】

本装置は、量産工程におけるねじ部と外観検査を自動化します。吊り下げ構造により死角を抑え、目視検査者の経験や集中力への依存を低減します。

自動選別により、不良品が包装、組立、出荷工程へ流入するリスクを抑えます。ソフトウェア上で判定基準を設定することで、作業シフト間の検査基準の均一化にも役立ちます。

ファスナーメーカーでは、検査能力向上、人件費削減、ロット全体の品質管理に貢献します。自動車、電子、産業機器部品メーカーでは、検査記録、結果確認、厳格な顧客品質要求への対応を支援します。

【主なポイント】

・型式：HL-XG360-LS100
・産業用カメラによるねじ検査
・外ねじ全周360度検査
・死角を減らす吊り下げ構造
・インデックステーブルによる位置決め
・自動供給、整列機能
・寸法、外観検査への対応
・良品、不良品の自動選別
・複数製品プログラムの管理
・検査結果の集計
・包装工程との接続
・量産ファスナー向け
・サンプルに応じた個別設計
・事前テストへの対応
・自動車、二輪車、電子、精密機械分野向け

Hualei HL-XG360-LS100は、ねじ、ボルト、冷間圧造品、転造品、自動車・電子部品、家電、精密機械部品など、カメラによる外ねじ360度検査を必要とする企業に適しています。

Hualeiは、図面受領、サンプル評価、不良項目の確認、吊り下げ機構とカメラ構成の設計、画像テスト、設備製作、試運転、量産ライン導入まで一貫して支援します。
