金型・治工具の耐摩耗性向上｜表面処理（窒化処理・TiAlNコーティング等）で製造現場の課題解決

製造現場で金型や治工具の摩耗に悩んでおられませんか？特に自動車部品や半導体製造の現場では、わずかな摩耗が品質不良や生産停止につながることもあります。今日は、表面処理による耐摩耗性向上について、熊本で40年間培った技術をもとに深堀してお話しします。

►金型・治工具の摩耗が引き起こす深刻な問題

製造現場において、金型や治工具の摩耗は避けて通れない課題です。しかし、その影響は想像以上に深刻なものがあります。

【製品品質への影響】
・寸法精度の低下による不良品発生
・表面粗さの悪化
・加工面のキズや焼け
・公差からの逸脱

【生産性・コストへの影響】
・工具交換による生産ライン停止
・段取り替え時間の増大
・工具費の増加
・検査頻度の増加による工数増

これらの問題は、特に高精度が求められる半導体製造装置部品や自動車エンジン部品の加工において顕著に現れます。私たちが手がけた案件でも、お客様から「工具寿命が短くて困っている」「頻繁な交換で生産性が上がらない」といったご相談を多数いただいております。

►表面処理による耐摩耗性向上のメカニズム

表面処理による耐摩耗性向上は、材料の表面層を改質することで実現されます。基材の靭性を保ちながら、表面のみを硬化・改質するのがポイントです。

【主要な表面処理技術】
★窒化処理：鋼材表面に窒素を浸透させ、硬質な窒化層を形成
☆DLC（Diamond-Like Carbon）コーティング：ダイヤモンドライクな炭素膜を成膜
◎TiAlNコーティング：耐熱性・耐摩耗性に優れた化合物膜
○クロムメッキ：耐摩耗性・耐食性を向上

これらの処理により、表面硬度がHRC60～70に向上し、摩擦係数も大幅に低減されます。結果として、工具寿命は3～10倍に延長されることが実証されています。

►実際の導入事例から見る効果

私たちが手がけた自動車部品製造ライン用の加工治具では、窒化処理を施すことで劇的な改善を実現しました。

《導入前の課題》
・アルミ部品加工用の治具が500ショットで交換が必要
・1日3回の工具交換で生産効率が大幅低下
・年間の治具費用が予算を大きく超過

《表面処理導入後の結果》
・同一治具で3,000ショット以上の加工が可能
・工具交換頻度が週1回に激減
・治具費用を60％削減

この成果に対し、お客様からは「こんなに効果があるなんて思わんやった！生産計画が安定して助かる」とのお声をいただきました。

►適切な表面処理選択のポイント

表面処理の選択は、加工対象材料と加工条件によって大きく左右されます。

【材料別の最適処理】
・鉄系材料加工用 → 窒化処理・TiAlNコーティング
・アルミ材料加工用 → DLCコーティング・クロムメッキ
・樹脂材料加工用 → DLCコーティング・フッ素系コーティング

【加工条件による選択基準】
✔高温環境（300℃以上）→ TiAlN系コーティング
✔高負荷切削 → 窒化処理
✔精密加工 → DLCコーティング
✔長時間連続使用 → 複合処理（窒化+コーティング）

※特に重要なのは、基材との密着性と処理後の寸法変化を考慮することです。精密治具では数ミクロンの寸法変化も品質に影響するため、事前の検証が不可欠です。

►コスト対効果の検証

表面処理は初期投資が必要ですが、長期的には大幅なコスト削減を実現します。

【投資回収期間の目安】
・小型治具（100万円以下）⇒ 3～6ヶ月
・中型治具（100～500万円）⇒ 6～12ヶ月
・大型治具・金型（500万円以上）⇒ 1～2年

【総合的なメリット】
→ 工具寿命延長による直接的コスト削減
⇒ 生産停止時間短縮による機会損失回避
⇨ 品質安定による不良品コスト削減
→ メンテナンス工数削減

実際に、半導体製造装置部品の加工治具では、年間600万円の工具費が180万円まで削減された事例もあります。

►ケイ・エフ・ケイの表面処理対応力

私たちは設計段階から表面処理を考慮した治具・金型づくりを行っています。

【当社の強み】
★40年の経験に基づく最適処理選択
☆表面処理専門業者との強固なネットワーク
◎処理後の精密測定・品質保証体制
○長期使用データに基づく改善提案

特に重要なのは、表面処理後の寸法管理です。当社では三次元測定機（東京精密 SVA800A）による±0.001mmの精度保証と、表面粗さ・輪郭形状測定機による処理後の表面状態確認を徹底しています。

「お客様の製造現場の課題ば、表面処理技術で必ず解決できます！」これまでの実績と技術力に自信があります。まずは現在お困りの課題についてお聞かせください。最適な解決策をご提案いたします。

─ 会社概要 ─

社名：株式会社　ケイ・エフ・ケイ
所在地：〒869-4611 熊本県八代市岡町小路635番地
TEL：0965-39-0808
FAX：0965-39-0820
ホームページ：https://www.kfk.co.jp/

技術相談・見積依頼フォーム：https://ja.nc-net.or.jp/company/102540/inquiry/
資料ダウンロードフォーム：https://ja.nc-net.or.jp/company/102540/dl/catalog/210831

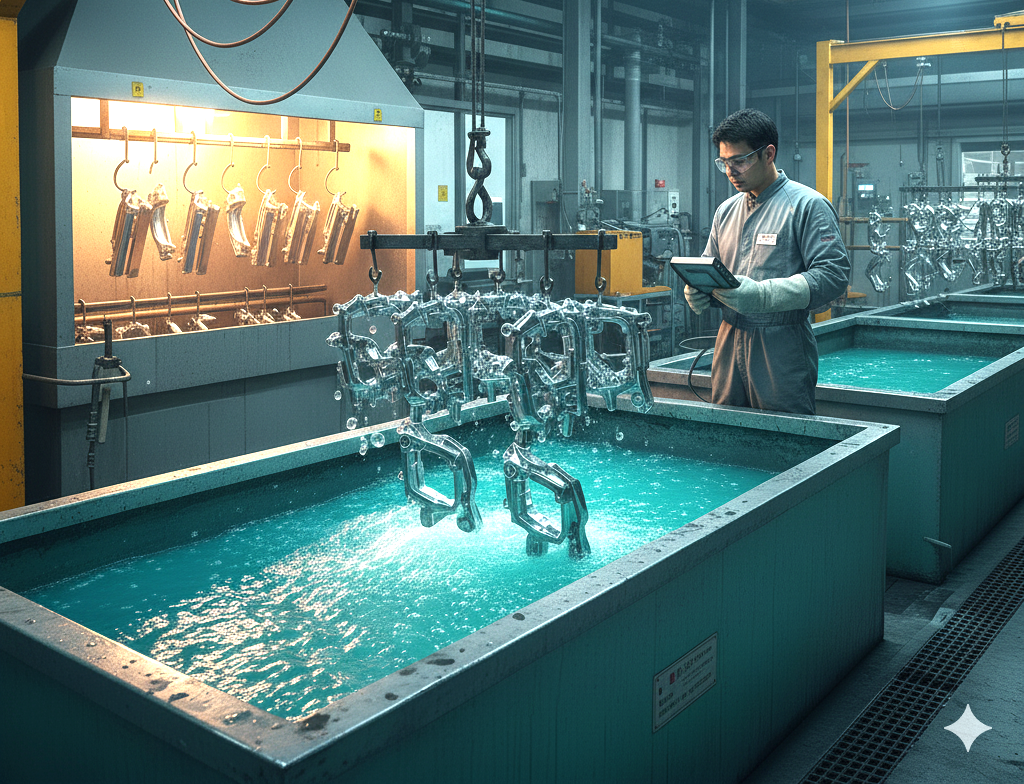

★写真画像はAIによるイメージです。
