私たちは、関⻄における数少ない光学薄膜・フィルター加工技術を持つ安達新産業です。豊富な実績と挑戦に基づき、様々な視点からお客様のご要望に応える製品をご提案いたします。
PRコメント
安達新産業は、関西における数少ない真空蒸着やスパッタリング加工が可能な会社です。
特に、光学薄膜・光学フィルター、金属成膜などを中心として、フォトリソ・エッチングなどのパターン加工技術への展開を近年注力しております。
「どのような成膜方法が最適か？」
「どのようにしたら低コスト、最適な光学特性が実現できるか？」
これらの薄膜製品を試作から量産に対応できる技術をもち合わせ、トータルで薄膜をコーディネートできる会社です。お客様の製品開発にあたり、様々な視点からご要望に応えられる薄膜加工のコンサルタントです。
このようなお困りごとは有りませんか？
・光源や受光素子の性能で、特性を変化させることは可能ですか？
・角度で特性が変化する場合、シミュレーション可能でしょうか？
・まずは少量の試作で、製品特性を見たいです。
・量産開始後に、効率的な提案をお願いできるでしょうか？
・光学特性の不明なフィルターの測定をお願いできますか？
【特長】
■高い透過率、反射率
■製品の安定性
■各種基板への成膜
■製品としてトータルにカバー
■少量試作対応可能（単品対応可能）
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
ご検討期間の短縮や、早期商品立上げの検証用として
標準在庫品を準備しております。ご検討宜しくお願い致します。
https://www.e-coating.jp/stock/
赤外域(905nm)でのシャープな立上りと高い透過率を実現したバンドパスフィルターです。TOFセンサーやLiDARに最適です。
こんなことにお困りではありませんか？
・赤外域の特定波長だけ、透過させたいが可能でしょうか？
・TOFセンサに適応した波長のバンドパスフィルターがほしい。
・LiDARに使用している波長は905nmと聞きましたが、成膜できますか？
・通してほしい波長の光以外は、ノイズになるので阻止域を広げて欲しい。
・入射角の幅があるので、考慮できるでしょうか？
・AGVやOHTへの搭載は可能でしょうか？
905nmバンドパスフィルターは、の誘電体膜を成膜することにより、光の干渉を利用することで特定波長を透過させるバンドパスフィルターです。
可視光での実績に基づき、赤外域(905nm)においても成膜時の制御を行うことで、シャープな波長切り分けと高い透過率を得ることができますので、繊細な光を要求される光電センサー（TOFセンサー）などに最適です。
阻止域が450-840nm、960-1200nmと広い帯域で確保し、ノイズを通しません。光の損失を極めて小さくできるため、光路長の長い複雑な光学系においても、入射光を損なわず、鮮明な画像が得られます。
標準在庫品を準備しています
https://www.e-coating.jp/stock/cat/filmtype/bandpassfilter/
GeやSiの赤外用光学基板に多層膜を形成し、その干渉膜の作用により、
ピーク波長の9μm帯の赤外線波長を、効率よく透過させるフィルターです。
透過率: 最大93%を実現しました(基板:Ge)。※保障値ではございません。
常温付近の物体から放射される赤外線を検知する窓材にも応用が可能です。
こんなことにお困りではありませんか？
・レーザ用の窓材として、透過率の高いフィルターがほしい。
・赤外を透過する基板は、単体では透過率の低いので改善してほしい。
・ピーク波長の制御は難しいでしょうか？
・ゲルマニウムは傷や水に弱い材料なので、強い特性を実現できないでしょうか？
・遠赤外線領域だけど、測定できますでしょうか？

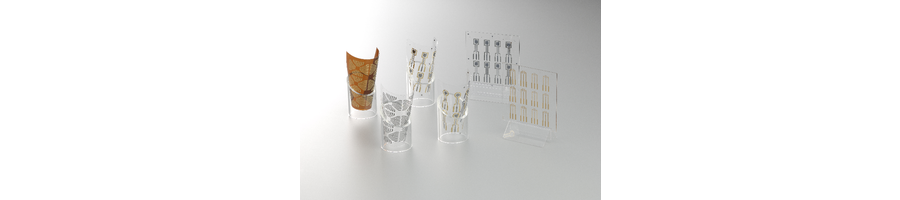

各種金属を薄膜〜パターン加工した「くし型電極チップ」です。 電極構成から薄膜加工、チップ加工まで一貫した体制から請け負います。
こんなことにおこまりではありませんか？
・薄膜加工・パターン加工を別々に発注し、納期管理が大変。
・図面に落としていないが、相談に乗ってくれませんか？
・細かい配線を実現したいが、成膜材料のアドバイスがほしい。
・パターン加工だけでも、受けて頂けますか？
・ラインアンドスペース(L/S)が、10μmでも対応できますか？
■微細加工技術
フォトリソグラフィ、エッチング、メタルマスクによる微細パターニングを実現しております。お客様のご要望に応じて、ベストな加工方法やレジストを選択致します。但し、成膜物質や基板、膜厚や薄膜の積層構成などの条件すり合わせが必要です。サブμmやnmレベルのパターンについてもご相談ください。
電気化学（バイオ）測定用の分析チップを受託加工致します。
こんなことにお困りではありませんか？
・薄膜加工・パターン加工を別々に発注し、納期管理が大変。
・図面に落としていないが、相談に乗ってくれませんか？
・細かい配線を実現したいが、成膜材料のアドバイスがほしい。
・パターン加工だけでも、受けて頂けますか？
・ラインアンドスペース(L/S)が、10μmでも対応できますか？
１）微細パターン加工を実現致します。
フォトリソグラフィ、エッチング、メタルマスクによる微細パターニングを実現しております。お客様のご要望に応じて、ベストな加工方法やレジストを選択致します。
２）基板調達から成膜まで一貫生産が可能です。
安達新産業では、基板の調達から成膜加工、微細加工、チップ加工まで一貫してオーダメイドで対応可能です。任意の形状にカットし部品化して出荷することも可能です。但し、詳細図面などを頂く必要があります。
ビデオカメラ等のCCDデバイスに悪影響をおよぼす近赤外線カット用として使用されています。透過率50%の波長位置、透過率、カット波長帯域等の光学特性は任意に設定できます。
こんな課題をお持ちではありませんか？
・近赤外線の波長だけカットすることは可能ですか？
・可視光は透過させつつ、IRの波長は透過させたくない。
・ノイズになる光を抑えて、センサの感度を上げたい。
・透過させたい波長域をカスタムで調整可能ですか？
・チップサイズへの加工は可能でしょうか？
◆標準在庫品を準備しています
https://www.e-coating.jp/stock/cat/filmtype/ircutfilter/
１）特徴：優れた可視光透過特性、赤外線の阻止特性
安達新産業のIRカットフィルターは、可視光領域においてリップルが極めて小さく、高い透過率を得ることができます。また、誘電体多層膜を成膜することで、透過帯域からカット帯域への立ち下がりをシャープにした設計が可能です。
２）ご要望の波長帯での設計・カスタマイズが可能
お客様のご要望の波長領域に合わせた設計・成膜(コーティング)が可能です。透過域のみならず、阻止域での制御や入射角も重要な要素です。基板の特性並びにお客様の要望に合わせた設計を行いますので、お問い合わせ時に、基板種や波長帯をお伝え下さい。
UV-IRカットフィルターとは、紫外線領域及び赤外線領域の光をカットしながら、可視光領域で高い透過率を有するフィルターです。いわば、UVカットフィルターとIRカットフィルターの両特性を同時に実現する光学フィルターです。
CMOSセンサーやCCDセンサーの手前に配置をすることで、ノイズとなる光をカットする役割や、各種光源の防熱対策、また紫外線による液晶部品の劣化を防ぐなど、複数の役割を持った優れた光学フィルター・光学薄膜です。
こんなことにお困りではありませんか？
・紫外線と近赤外線の両方をカットすることは可能ですか？
・可視光透過、IR及びUVの波長は不透過にするフィルターは出来ますか？
・ノイズ光を抑えて、センサの感度を上げたい。相談できますか？
・透過させたい波長域をカスタムで調整可能ですか？
・チップサイズへの加工は可能でしょうか？
波長の短いUV（紫外線）を効率良くカット（反射）させ、可視光は透過させるフィルターです。
UVカットフィルター（紫外線カットフィルター）とは紫外線（UV）をカットし、可視光線を透過するフィルタです。デジタルカメラでは、色収差を低減することや、液晶プロジェクタでは使用されているランプ（高圧水銀ランプ等）の光によって、液晶や他の光学部品を劣化させてしまうことがあり、不要な紫外線をカットすることを目的として使用されています。
こんなことでお困りではありませんか？
◆紫外線の波長だけカットすることは可能ですか？
◆プロジェクタ用のUVカットフィルターは成膜可能ですか？
◆光学部品の劣化について相談したい。
◆人体への影響を少なくするフィルターについて相談したい。
◆透過させたい波長域をカスタムで調整可能ですか？
 |
